STELBERRY F-280 - Усилитель-репитер

STELBERRY F-280 - Усилитель-репитер

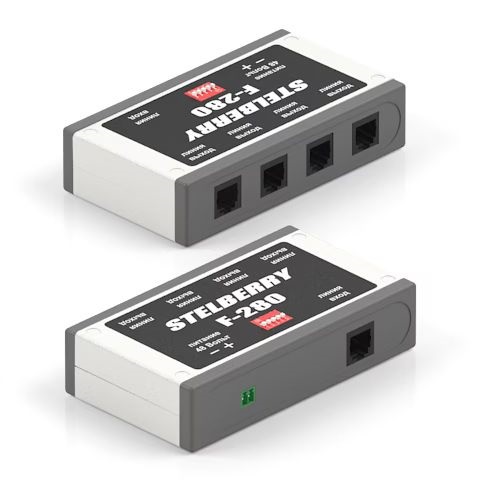

STELBERRY F-280 - усилитель-репитер, позволяющий увеличить мощность существующей системы громкого оповещения Антитеррор STELBERRY на 180 Ватт акустической мощности.

Количество усилителей-репитеров в системе громкого оповещения STELBERRY не ограничено, то есть, Вы можете наращивать мощность системы до необходимого уровня.

Преимущества усилителя-репитера STELBERRY F-280

• Удобное решение для масштабирования системы громкого оповещения STELBERRY Антитеррор
• Простое подключение к любому коммутатору или громкоговорителю системы STELBERRY Антитеррор
• Простое и понятное масштабирование системы громкого оповещения
• 4 выходных разъёма для подключения громкоговорителей

В комплект поставки усилителя-репитера STELBERRY F-280 входят сам усилитель-репитер и блок питания на 48 Вольт.
Блок питания обеспечивает питание самого усилителя-репитера и громкоговорителей, подключенных к выходным линиям.

Снизу усилителя-репитера STELBERRY F-280 уже наклеен двусторонний скотч, при помощи которого устройство можно закрепить на любой поверхности.
Также в комплект поставки усилителя-репитера STELBERRY F-280 входит паспорт изделия.

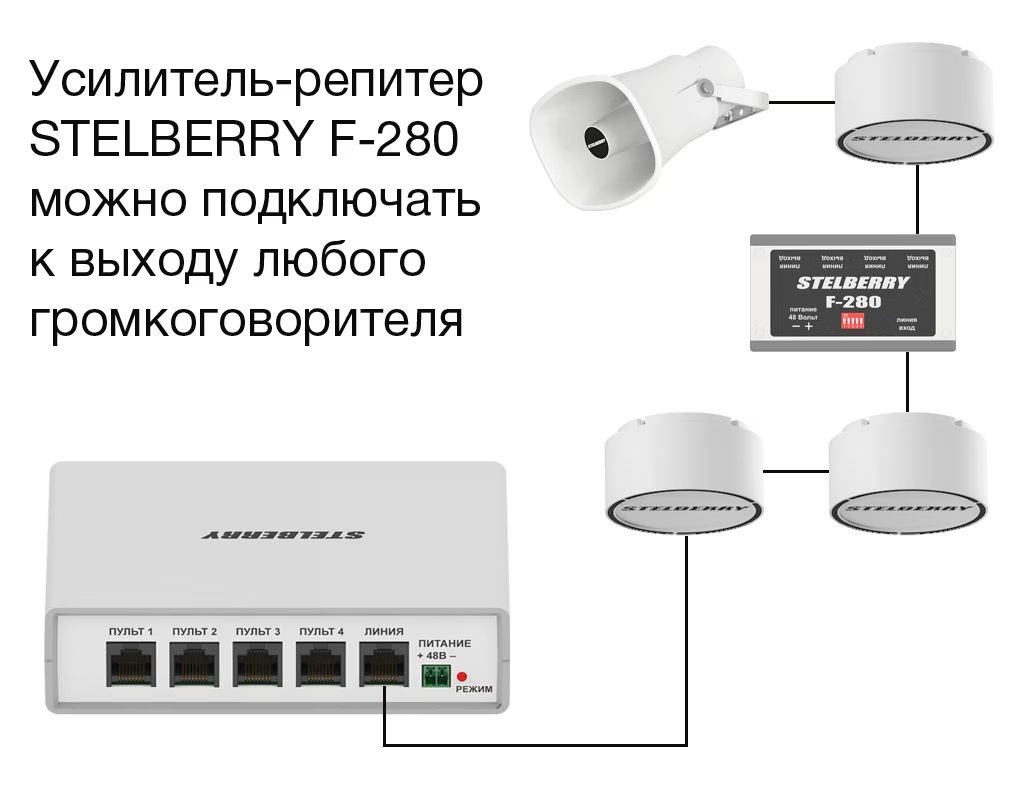

При необходимости, усилитель-репитер можно подключать в любом месте линии, например, к последнему громкоговорителю в линии.
Также, усилитель-репитер можно подключить между громкоговорителями, применив разветвитель STELBERRY F-210.

Такой способ подключения очень удобен, когда длина линии с громкоговорителями большая.
Также следует увеличить коэффициент усиления усилителя-репитера, так как на больших расстояниях сигнал громкого оповещения может быть немного ослаблен.

Несколько усилителей-репитеров STELBERRY F-280 можно подключить к коммутатору громкого оповещения при помощи разветвителя STELBERRY F-210.
Если необходимо подключить более двух репитеров, необходимо использовать ещё один разветвитель.
К свободному разъёму разветвителя подключаются громкоговорители, суммарная мощность которых не превышает мощность коммутатора STELBERRY F-200 (180 Ватт).

При таком способе подключения коэффициент усиления следует оставить равным 1 (заводские настройки).
Такой способ подключения очень удобен, если мощность системы закладывается сразу и составляет сумму мощности коммутатора STELBERRY F-200 и мощности усилителей-репитеров.
Вы всегда можете нарастить мощность системы громкого оповещения,  подключив ещё несколько усилителей-репитеров STELBERRY F-280.

На лицевой части усилителя-репитера STELBERRY F-280 расположен разъём для подключения блока питания, идущего в комплекте.

Рядом расположен 8-пиновый разъём 8P8C для подключения входной линии, которую необходимо усилить.

На оборотной части усилителя-репитера расположен разъёмы выходных линий для подключения громкоговорителей.
К выходам можно подключить громкоговорители с суммарной мощностью до 180 Ватт.
Все разъёмы запараллелены, поэтому громкоговорители можно подключать к любому из выходов.

На верхней панели усилителя-репитера STELBERRY F-280 установлены переключатели, при помощи которых можно выставить коэффициент усиления выходных линий.
По умолчанию, коэффициент усиления установлен в 1 (повторяет входной сигнал).

Установка коэффициента усиления необходима, если усилитель-репитер подключен на большом расстоянии от коммутатора STELBERRY F-200, например, к последнему громкоговорителю в линии.
В случае, если усилитель-репитер подключен рядом с пультом, коэффициент усиления следует оставить равным 1.

Передача сигналов и питания в системах громкого оповещения STELBERRY Антитеррор производится по собственному стандарту, поэтому запрещается подключать их к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!

Обжимку разъёма RJ45 рекомендуется производить по стандарту T-568B (также, как производится обжимка для IP камер).

Технические характеристики усилителя-репитера STELBERRY F-280
