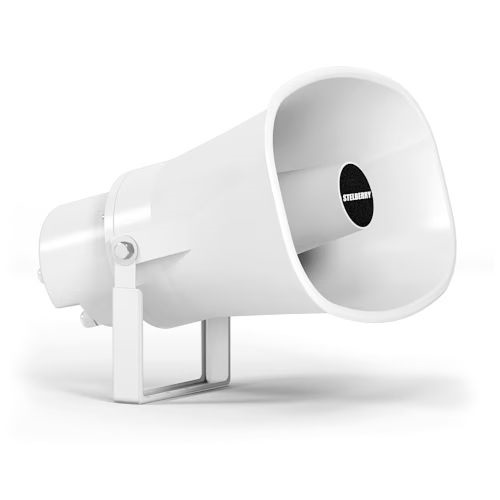

STELBERRY F-260 - Рупорный громкоговоритель
- Производитель: stelberry
- Артикул: F-260
- Код товара: 141698
- Категории товара:
- — IP-громкоговорители
STELBERRY F-260 - Рупорный громкоговоритель
STELBERRY F-260 - рупорный громкоговоритель, применяемый в составе систем громкого оповещения Антитеррор.
STELBERRY F-260 характеризуется отсутствием падения мощности на любом расстоянии в линии, вплоть до 1 000 метров.
STELBERRY F-260 обеспечивает высокое звуковое давление и имеет высокую направленность звука.
Рупорный громкоговоритель STELBERRY F-260 оснащён встроенным усилителем мощности D-класса, двумя всепогодными гермовводами и двумя разъёмами RJ45 на плате, для удобства соединения.
Объекты, на которых применяется громкоговоритель STELBERRY F-263 в составе системы Антитеррор
- СОУЭ Антитеррор в торговых объектах, согласно постановлению Правительства №1273
- Система оповещения Антитеррор в школе, согласно постановлению Правительства №1006
- Система оповещения Антитеррор в местах массового скопления людей, согласно постановлению Правительства №272
- Система оповещения Антитеррор для гостиниц, согласно постановлению Правительства №447
В комплекте рупорного громкоговорителя STELBERRY F-260 идёт полный набор крепежа для установки громкоговорителя на стену.
Удобный кронштейн П-типа позволяет быстро установить рупорный громкоговоритель в любом месте, например в спортзале или на улице в составе системы Антитеррор в школе.

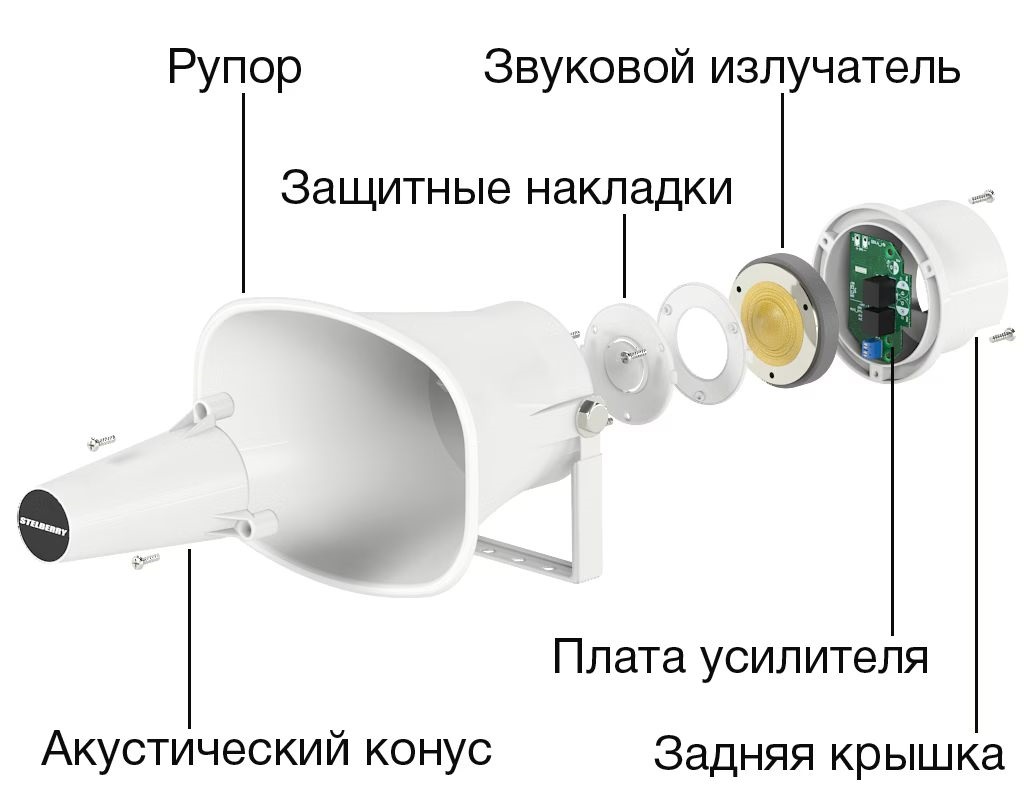

Продуманная конструкция рупорного громкоговорителя STELBERRY F-260 для систем оповещения Антитеррор позволила добиться высокого звукового давления и направленности звуковых волн.
Для удобства коммутации при установке, внутри рупорного громкоговорителя STELBERRY F-260 установлена плата усилителя D-класса с двумя разъёмами RJ45.
Рупорный громкоговоритель STELBERRY F-260 можно расположить на любой стене, при помощи набора крепежа, идущего в комплекте.
Удобный кронштейн позволяет отрегулировать необходимый угол наклона.
STELBERRY F-260 имеет всепогодное исполнение, поэтому его можно устанавливать не только в помещениях, например на складе торговых объектов в составе СОУЭ Антитеррор, но и в неотапливаемых складах и на улице.
Для установки рупорного громкоговорителя на стену необходимо открутить боковые болты с шайбами, чтобы снять кронштейн.
Потом прикрутить кронштейн к стене при помощи дюбелей и саморезов, идущих в комплекте.
Затем прикрутить рупорный громкоговоритель к кронштейну при помощи болтов и шайб и отрегулировать необходимый угол наклона.
При необходимости, угол наклона всегда можно изменить, ослабив боковые болты, которые крепят рупорный громкоговоритель к кронштейну.
Передача сигналов и питания в системах громкого оповещения STELBERRY производится по собственному стандарту, поэтому запрещается подключать пульты и громкоговорители к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!
В системах громкого оповещения STELBERRY (серии F) по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей громкого оповещения.
Применение стандартного UTP кабеля значительно упрощает монтаж системы Антитеррор в школе, детском саду, объектах торговли, а большое расстояние до громкоговорителей без потери мощности позволяет оснастить объекты антитеррора большой площади.
Линия (два разъёма RJ-45)
Для подключения к линии, необходимо открутить заднюю крышку рупорного громкоговорителя.
Внутри крышки, на плате расположены входной и выходной разъёмы для подключения к линии.
Разъёмы проходные, поэтому подключать линию можно в любой разъём.
Второй разъём служит для продолжения линии, то есть, для подключения следующего рупорного громкоговорителя.
Питание (разъём DG306-5.0-02P)
Разъём питания (48 Вольт) в большинстве случаев не используется, но когда рупорный громкоговоритель находится на большом расстоянии (обычно более 1-2 километра) и ему не хватает основного питания с линии, на него можно подать питание с внешнего блока (обычного или бесперебойного).
Рупорные громкоговорители STELBERRY F-260 подключаются к коммутатору STELBERRY F-200 Антитеррор, а между собой соединяются в одну линию.
К линии могут быть подключены громкоговорители различных типов: рупорные и потолочно-настенные.
Совокупная мощность всех подключённых громкоговорителей и не должна превышать мощность системы Антитеррор.
Мощность коммутатора STELBERRY F-200 составляет 180 Ватт, то есть к нему можно подключить до 12 рупорных громкоговорителей STELBERRY F-260, мощностью 15 Ватт каждый.
Мощность системы оповещения Антитеррор можно увеличить при помощи усилителей-репитеров STELBERRY F-280.
Каждый усилитель репитер увеличивает мощность системы на 180 Ватт.

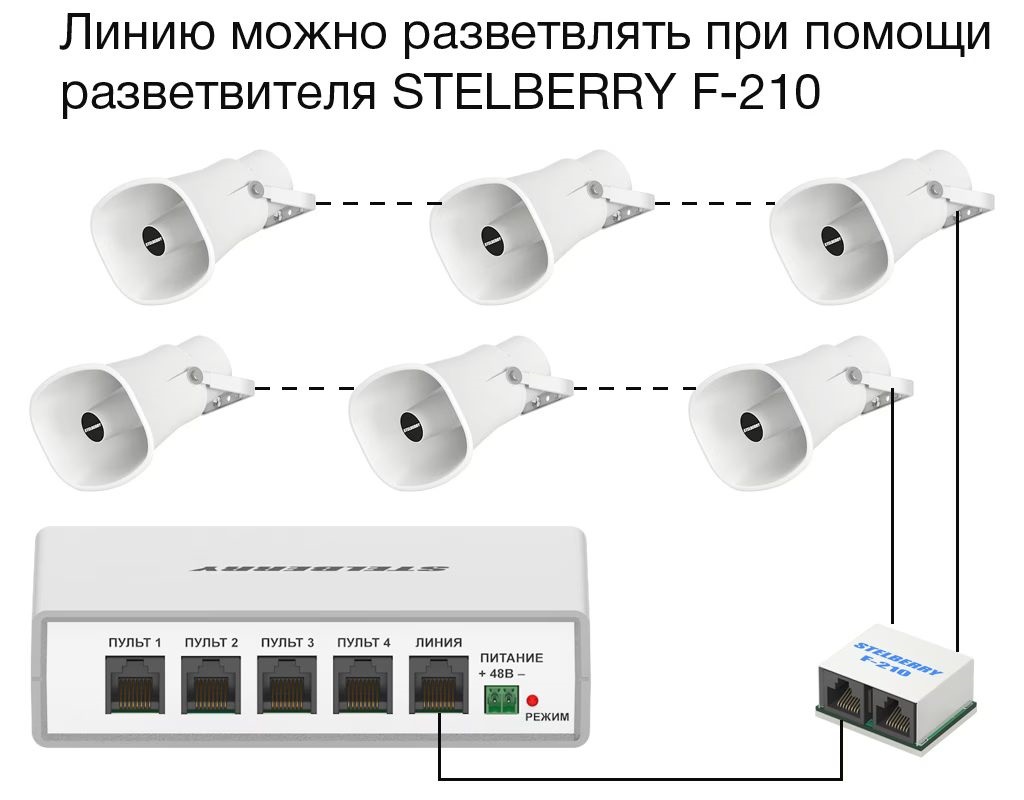

Громкоговорители не обязательно подключать друг за другом (гирляндой), линию можно разветвлять при помощи разветвителя STELBERRY F-210.
Это очень удобно, так как такое решение позволяет упростить разработку проекта системы Антитеррор и сократить количество применяемого кабеля UTP.
Также, разветвитель STELBERRY F-210 может применяться для удлинения линии, если расстояние до громкоговорителя большое и бухты UTP-кабеля (305 метров) не хватает.
Кроме того, разветвители позволяют существенно упростить монтаж системы Антитеррор в школе, позволяя разветвлять линию на каждом этаже учебного заведения.
Технические характеристики рупорных громкоговорителей STELBERRY F-260 / F-263
Модель | F-260 | F-263 |
Выходная мощность | 15 Ватт | 30 Ватт |
Тип кабеля для подключения громкоговорителей | UTP-5e Витая пара | UTP-5e Витая пара |
Длина линии | до 1000 метров | до 1000 метров |
Полоса воспроизводимых частот | 380...6700 Гц | 240...6700 Гц |
Чувствительность (SPL, Вт/м) | 103 дБ | 106 дБ |
Тип встроенного усилителя | D-class | D-class |
Напряжение питания в линии | 48 Вольт | 48 Вольт |
Защита от перегрузки | Есть | Есть |
Степень защиты | IP66 | IP66 |
Диапазон рабочих температур | -40...+50° С | -40...+50° С |
Габариты рупора без кронштейна | 220х160х240 мм | 283х205х290 мм |
Габариты рупора с кронштейном | 220х160х260 мм | 283х205х310 мм |
Вес рупора (с кронштейном) без упаковки | 1170 г | 1300 г |
Габариты упаковки | 225х165х235 мм | 285х210х285 мм |
Вес рупора с упаковкой | 1270 г | 1500 г |
