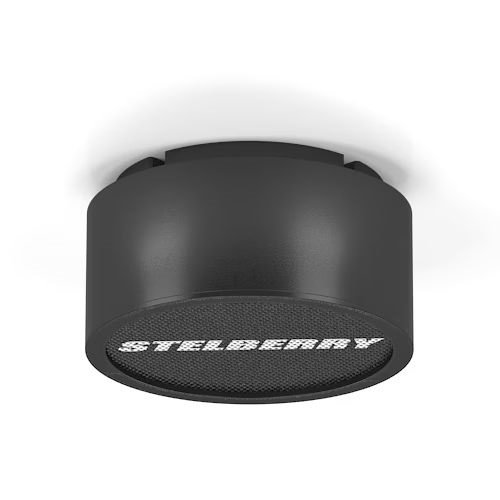

Потолочно-настенный громкоговоритель STELBERRY F-251B предназначен для построения систем оповещения Антитеррор и подключается к коммутатору STELBERRY F-200.

Громкоговоритель характеризуется отсутствием падения мощности на любом расстоянии в линии, вплоть до 1 000 метров.
Простота и удобство монтажа облегчают установку STELBERRY F-251W, а универсальность крепления позволяют устанавливать его на потолок или стену.

Громкоговоритель STELBERRY F-251B оснащён встроенным усилителем мощности D-класса, широкополосным динамиком с конусным диффузором, удобным кронштейном и входным и выходным разъёмами RJ45, для удобства соединения.

Объекты, на которых применяется громкоговоритель STELBERRY F-251B в составе системы Антитеррор

• СОУЭ Антитеррор в торговых объектах, согласно постановлению Правительства №1273
• Система оповещения Антитеррор в школе, согласно постановлению Правительства №1006
• Система оповещения Антитеррор в местах массового скопления людей, согласно постановлению Правительства №272
• Система оповещения Антитеррор для гостиниц, согласно постановлению Правительства №447

В комплекте STELBERRY F-251B идёт полный набор крепежа для установки громкоговорителя на стену, подвесной или обычный потолок.

Удобный скрытый кронштейн поворотного типа позволяет быстро установить громкоговоритель в любом месте.

Продуманная конструкция громкоговорителя и наличие в комплекте полного набора крепежа позволяет сэкономить время на установку при монтаже системы Антитеррор в школе или ДОУ (дошкольном образовательном учреждении).

Например, если площадь помещения с маленьким уровнем шума составляет 60 квадратных метров, значит для его озвучивания необходимо 12 Ватт (60/10х2 Вт).

То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения.

Получается, что для помещения площадью 60 квадратных метров с маленьким уровнем шума необходимо разместить 2 громкоговорителя по 7 Ватт каждый или один громкоговоритель на 12 Ватт.

Возьмём то же помещение, но с повышенным уровнем шума.

Площадь помещения составляет 60 квадратных метров, значит для его озвучивания необходимо 24 Ватт (60/10х4 Вт).
То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения.
Получается, что для помещения площадью 60 квадратных метров с повышенным уровнем шума необходимо разместить 4 громкоговорителя по 7 Ватт каждый или 2 громкоговорителя по 12 Ватт каждый.

В целом следует обратить внимание, что согласно постановлению Правительства №1006 антитеррор, речевые оповещатели (громкоговорители) должны быть расположены таким образом, чтобы в любой точке объекта (территории), где требуется оповещение людей, обеспечивалась разборчивость передаваемой речевой информации.

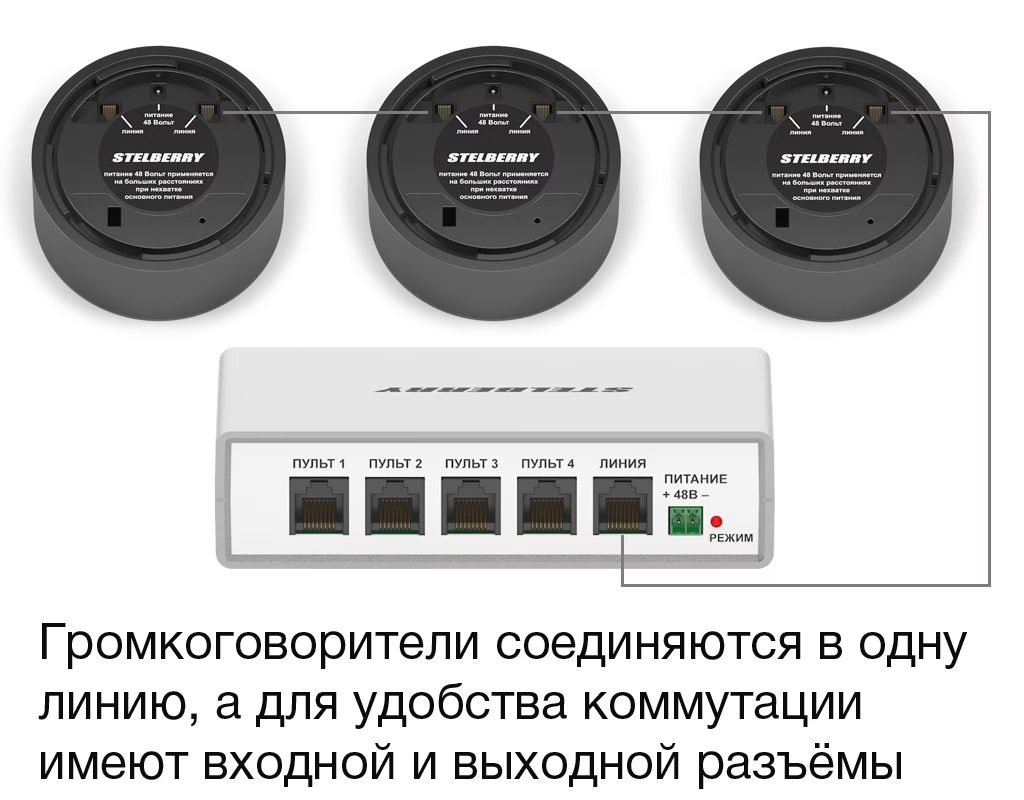

Громкоговорители STELBERRY F-251B соединяются в одну линию, а для удобства коммутации имеют входной и выходной разъёмы.
Совокупная мощность всех подключённых громкоговорителей и не должна превышать мощность системы Антитеррор.
Мощность коммутатора STELBERRY F-200 составляет 180 Ватт, то есть к нему можно подключить до 15 громкоговорителей STELBERRY F-251B, мощностью 12 Ватт каждый.

Мощность системы оповещения Антитеррор можно увеличить при помощи усилителей-репитеров STELBERRY F-280.
Каждый усилитель-репитер увеличивает мощность системы на 180 Ватт.

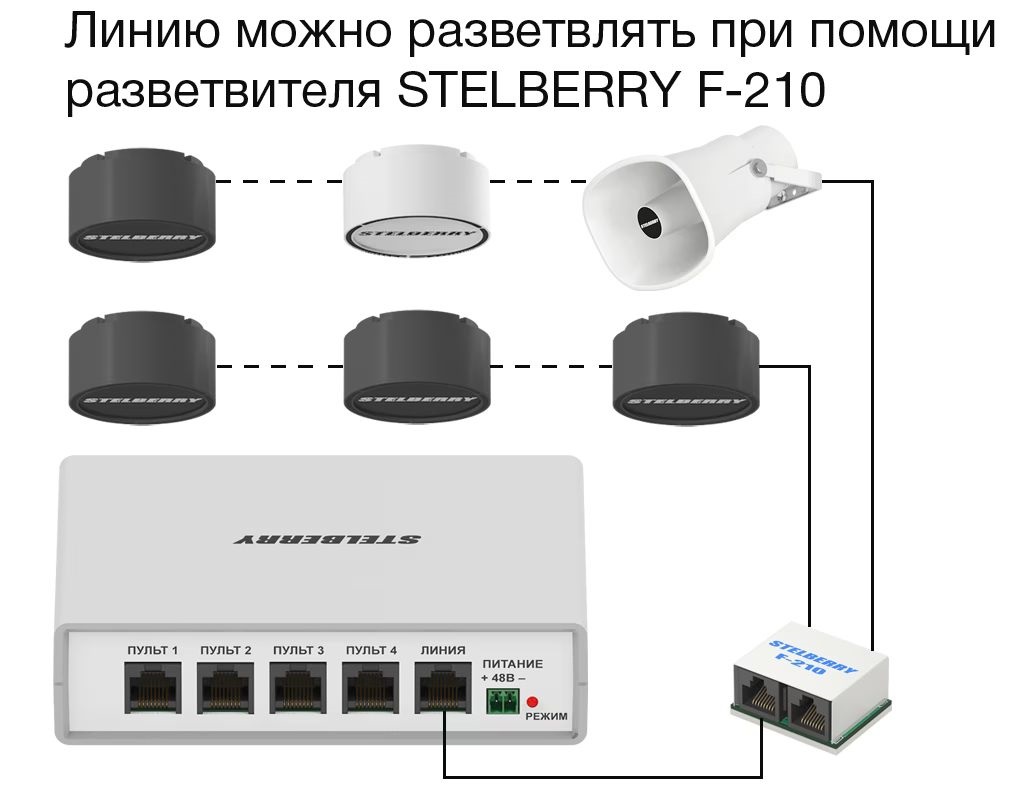

Линию, к которой подключены громкоговорители и рупорные громкоговорители можно разветвлять при помощи разветвителя STELBERRY F-210.
Это очень удобно, если громкоговорители системы СОУЭ Антитеррор находятся в противоположных направлениях.

Также, разветвитель STELBERRY F-210 может применяться для удлинения линии, если расстояние до громкоговорителя большое и бухты UTP-кабеля (305 метров) не хватает.

Разветвители позволяют существенно упростить монтаж системы Антитеррор в жилых комплексах, позволяя разветвлять линию на каждом этаже.

Линия (разъём RJ-45)

Сзади громкоговорителя STELBERRY F-251B расположены входной и выходной разъёмы для подключения к линии.
Разъёмы проходные, поэтому подключать линию можно в любой разъём.

Второй разъём служит для продолжения линии, то есть, для подключения следующего громкоговорителя или рупорного громкоговорителя

Питание (разъём DJK-02A 5.5/2.1)

Разъём питания в большинстве случаев не используется, но когда громкоговоритель находится на большом расстоянии (обычно более 1-2 километра) и ему не хватает основного питания с линии, на него можно подать питание с внешнего блока (обычного или бесперебойного).

Согласно постановлению Правительства по антитеррору, речевые оповещатели должны быть расположены таким образом, чтобы в любой точке объекта (территории), где требуется оповещение людей, обеспечивалась разборчивость передаваемой речевой информации.

Именно поэтому в громкоговорителе STELBERRY F-251B применяется широкополосный динамик с дополнительным конусным диффузором, обеспечивающим воспроизведение высоких частот.

Высокие частоты распространяются дальше: больше высоких частот - дальше слышен звук

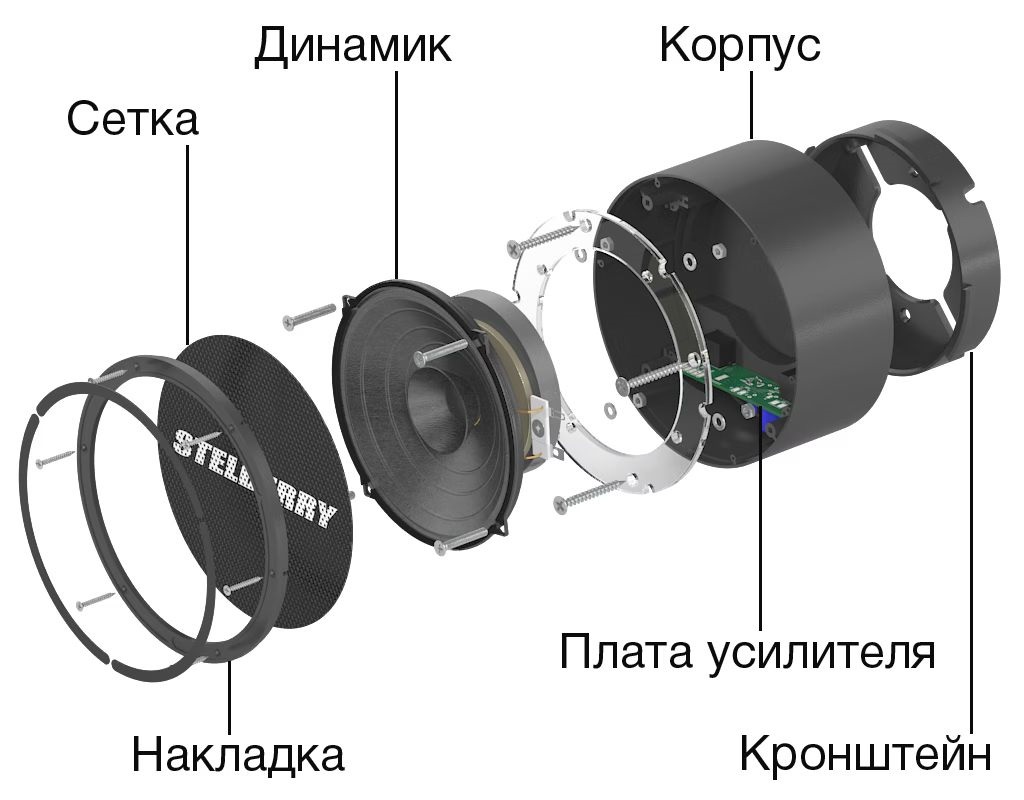

Продуманная конструкция громкоговорителя STELBERRY F-251B для систем оповещения Антитеррор позволила добиться превосходного качества звука во всём диапазоне воспроизводимых частот.

Благодаря удачной компоновке в громкоговорителе присутствует существенный объём, позволяющий получить глубокий звук.

На встроенной плате расположен понижающий преобразователь напряжения и усилитель мощности D-класса.

Такое решение позволило устанавливать громкоговоритель STELBERRY F-251B на значительном расстоянии от коммутатора без потери акустической мощности, а это значит, что уровень звука во всех громкоговорителях будет одинаковый, независимо от их удалённости.

Передача сигналов и питания в системах громкого оповещения STELBERRY производится по собственному стандарту, поэтому запрещается подключать пульты и громкоговорители к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!
В системах громкого оповещения STELBERRY (серии F) по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей громкого оповещения.

Применение стандартного UTP кабеля значительно упрощает монтаж системы Антитеррор в школе и ДОУ, а большое расстояние до громкоговорителей без потери мощности позволяет оснастить объекты Антитеррор большой площади.

Для установки громкоговорителя STELBERRY F-251B необходимо вставить его в кронштейн и повернуть по часовой стрелке.
Для снятия громкоговорителя с кронштейна необходимо повернуть его против часовой стрелки и потянуть на себя.
В кронштейне, для вывода кабеля, предусмотрены 4 паза сбоку и одно большое отверстие в центре.

Благодаря продуманной конструкции монтаж громкоговорителя STELBERRY F-251B не только удобен, но и занимает очень мало времени.

Такая конструкция громкоговорителя существенно упрощает проектирование объектов.

Например, при установке системы оповещения Антитеррор в школе, громкоговорители STELBERRY F-251B можно установить, как на потолке, так и на стене, в зависимости от типа помещения.
Также, при необходимости, громкоговоритель можно перенести со стены на потолок и наоборот.

STELBERRY F-251B гармонично смотрится на подвесном потолке, а скрытый кронштейн создаёт ощущение, с определённых ракурсов, как будто громкоговоритель висит в воздухе.

Для установки громкоговорителя STELBERRY F-251B на подвесной потолок служит потолочная площадка, которая располагается на обратной стороне потолочной панели.

Крепёж кронштейна производится при помощи винтов, шайб и гаек, идущих в комплекте с громкоговорителем.

Громкоговоритель STELBERRY F-251B можно расположить на любой стене, при этом он прекрасно впишется в любой интерьер, а скрытый кронштейн создаёт ощущение, с определённых ракурсов, как будто громкоговоритель висит в воздухе.

Возможность настенного крепления STELBERRY F-251B, в ряде случаев, существенно упрощает задачу его размещения, особенно в тех помещениях, где присутствует натяжной потолок, на котором размещение любых громкоговорителей затруднительно.

Для установки кронштейна громкоговорителя на стену или обычный (не подвесной) потолок, в комплекте с громкоговорителем идут дюбеля и саморезы.

В кронштейне, для вывода кабеля, предусмотрены 4 паза сбоку и одно большое отверстие в центре.

Большим преимуществом системы оповещения STELBERRY Антитеррор является возможность наращивания мощности при помощи усилителя-репитера STELBERRY F-280.
Каждый усилитель-репитер увеличивает мощность системы на 180 Ватт, а значит можно установить ещё до 15 громкоговорителей STELBERRY F-251B.

Если при изначальном проектировании или монтаже системы СОУЭ Антитеррор, например в школе, не хватило мощности, то всегда можно установить необходимое количество усилителей-репитеров, увеличив общую мощность системы оповещения.
Усилители-репитеры можно устанавливать в любом месте линии.

Технические характеристики потолочно-настенных громкоговорителей
STELBERRY F-250W, F-250B, F-251W, F-251B
