Коммутатор STELBERRY F-200 предназначен для построения системы громкого оповещения Антитеррор в школах, детских садах, гостиницах, объектах здравоохранения, торговых комплексах, спортивных объектах и других местах массового скопления людей.
В отличие от 100-Вольтовых систем оповещения, в системе STELBERRY Антитеррор громкость звука не уменьшается на больших расстояниях, а для соединения компонентов системы применяется UTP кабель (Питание 48 Вольт), благодаря чему отпадает необходимость прокладывать отдельную трассу (при наличии проложенных кабелей).

Сферы применения системы STELBERRY Антитеррор

• Система оповещения Антитеррор в школе, согласно постановлению Правительства №1006
• Система оповещения Антитеррор в ДОУ (дошкольном образовательном учреждении)
• СОУЭ Антитеррор в торговых объектах, согласно постановлению Правительства №1273
• Система оповещения Антитеррор в местах массового скопления людей, согласно постановлению Правительства №272
• Система оповещения Антитеррор для гостиниц, согласно постановлению Правительства №447

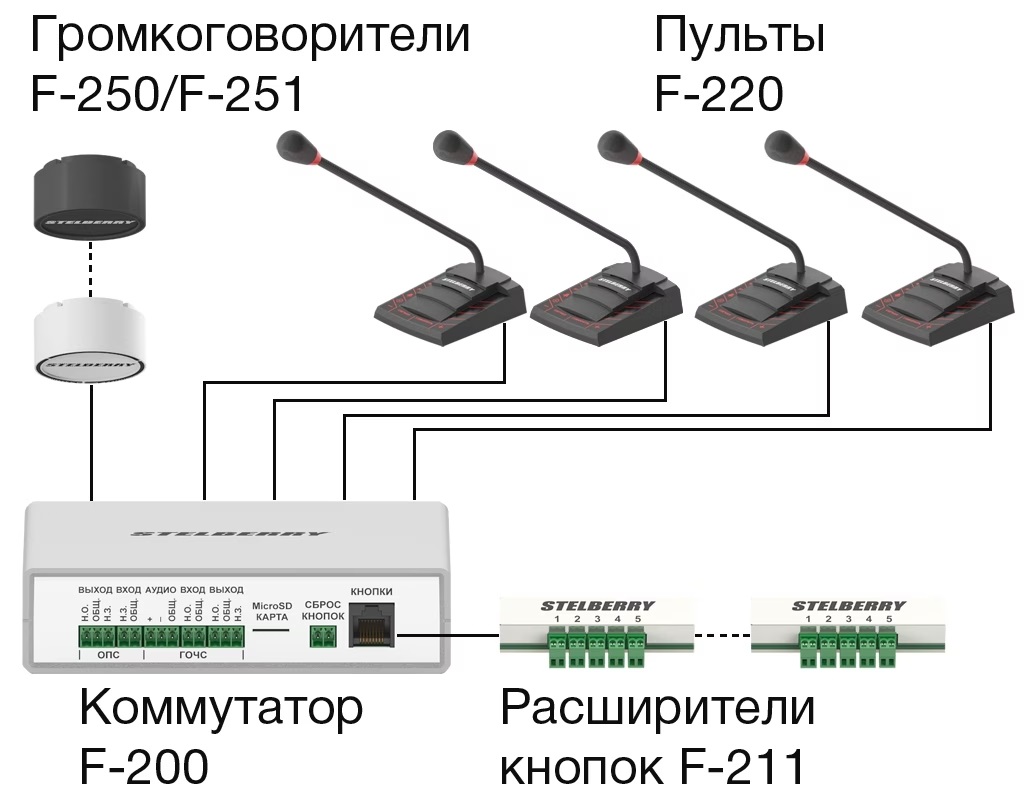

Центральным компонентом системы Антитеррор является коммутатор STELBERRY F-200, к которому можно подключить следующее оборудование:
• До 4-х пультов F-220, которые позволяют производить громкие объявления и транслировать музыку с внешнего аудиоисточника.
• Потолочно-настенные и рупорные громкоговорители, суммарной мощностью до 180 Ватт. Мощность системы может быть увеличена многократно, при помощи усилителей-репитеров F-280.

• Расширители тревожных кнопок.
• Кнопку для отключения сообщения. Кнопка подключается к отдельному разъёму.
• Систему ГОЧС.
• Выход пожарной сигнализации для отключения системы Антитеррор.
• Вход пожарной сигнализации для её отключения при срабатывании системы Антитеррор.
• Вход для бесперебойного источника питания на 48 Вольт

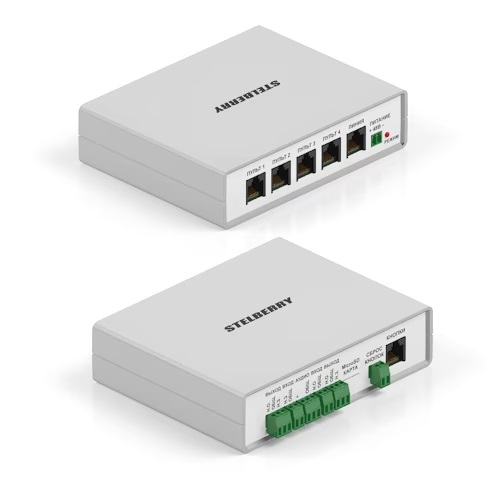

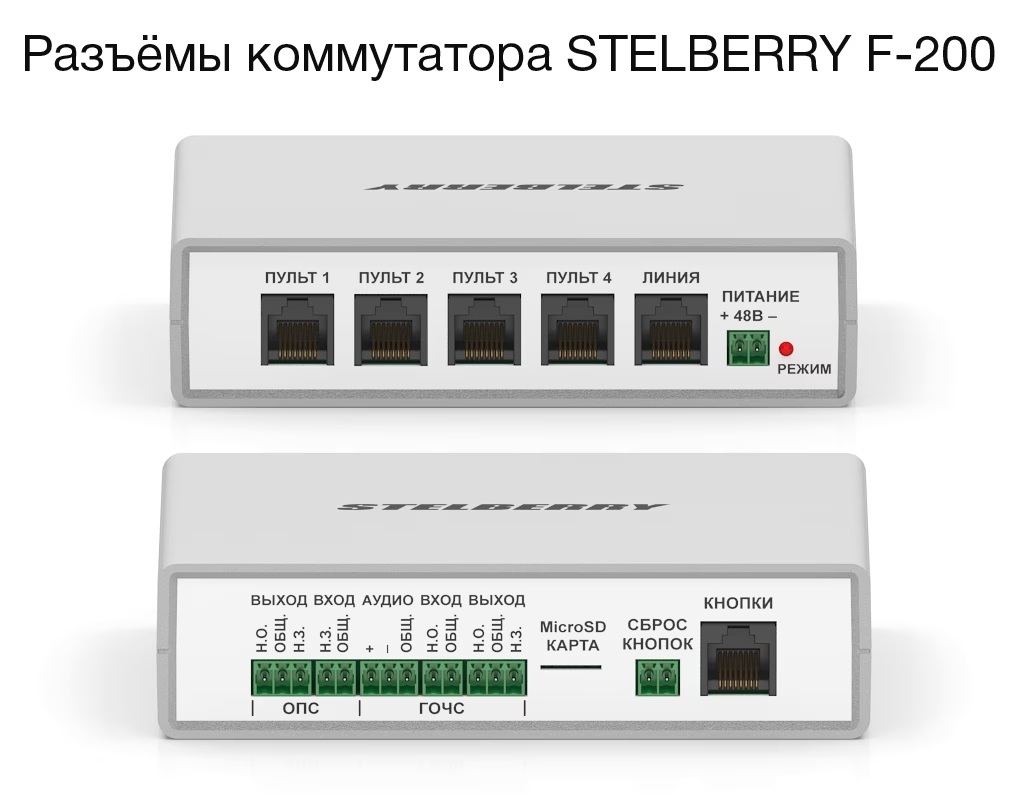

РАЗЪЁМЫ ДЛЯ ПУЛЬТОВ (разъёмы RJ-45)
К разъёмам подключаются пульты.
Питание пультов осуществляет коммутатор.
Возможность подключения нескольких пультов позволяет создать систему оповещения Антитеррор в школе, где один пульт стоит у директора, второй у завуча, третий у охранника, а с четвёртого пульта может транслироваться музыкальное сопровождение.

Важно!!! Передача сигналов и питания в системах громкого оповещения STELBERRY Антитеррор производится по собственному стандарту, поэтому запрещается подключать их к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!

ЛИНИЯ (разъём RJ-45)
Разъём для подключения громкоговорителей.

ПИТАНИЕ (разъём 15EDGRC-3.5-02P)
К этому разъёму подключается блок питания (отстёгивающиемся винтовой разъём 15EDGK-3.5-02P), идущий в комплекте.
Важно!!! Сначала необходимо подключить разъём питания к коммутатору, а затем подключить блок питания в сеть.

РЕЖИМ (красный светодиод)
Индикатор сигнализирует о включении коммутатора и режимах его работы.

ОПС (разъёмы 15EDGRC-3.5-02P / 15EDGRC-3.5-03P)
Выход (разъём 15EDGRC-3.5-03P) для ОПС оснащён нормально открытым и нормально закрытым выходами и позволяет отключать систему пожарного оповещения при срабатывании тревожных сообщений.
Вход (разъём 15EDGRC-3.5-02P) для ОПС оснащён нормально закрытым выходом и отключает коммутатор при срабатывании системы пожарного оповещения.
По умолчанию в этом разъёме стоит перемычка!!!

ГОЧС (разъёмы 15EDGRC-3.5-02P / 15EDGRC-3.5-03P)
К первому разъёму (разъём 15EDGRC-3.5-03P) подключается аудиосигнал, к второму (разъём 15EDGRC-3.5-02P) сигнал о начале сообщения, на третьем (разъём 15EDGRC-3.5-03P) выдается подтверждение приёма сообщения ГОЧС.

MicroSD КАРТА
В разъём устанавливается MicroSD карта с записанными сообщениями.

СБРОС КНОПОК (разъём 15EDGRC-3.5-02P)
Разъём для подключения кнопки (нормально разомкнутой) для сброса тревожных сообщений.

КНОПКИ (разъём RJ-45)
Разъём для подключения расширителей тревожных кнопок.

Каждый вход в коммутаторе STELBERRY F-200 имеет свой приоритет.

Тревожные сообщения имеют высший приоритет.

При громком сообщении с пульта 1, сообщения с пультов 2, 3, 4 и ГОЧС отключаются.

При громком сообщении с пульта 2 , сообщения с пультов 3, 4 и ГОЧС отключаются.

Передача сигналов и питания в системах громкого оповещения STELBERRY Антитеррор производится по собственному стандарту, поэтому запрещается подключать их к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!

В системах громкого оповещения STELBERRY F по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей громкого оповещения.

При громком сообщении с пульта 3 , сообщения с пульта 4 и ГОЧС отключаются.

При воспроизведении сообщений ГОЧС сообщения и музыка с пульта 4 отключаются.
На пульте 4, подключенном к этому разъёму, обычно транслируется музыка.
Такое распределение приоритетов, например, позволяет построить полноценную систему оповещения Антитеррор в школе, где можно воспроизводить музыку и давать объявления для учащихся, но в случае террористической угрозы воспроизводить тревожные сообщения.

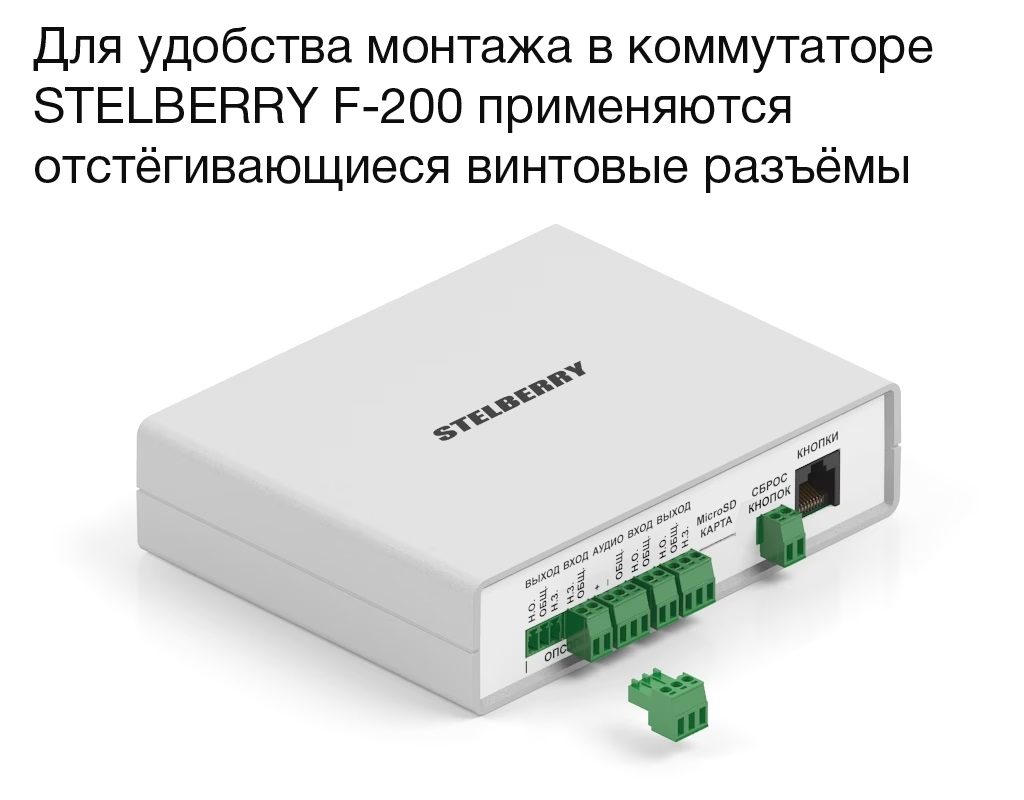

Отстёгивающиеся винтовые разъёмы (15EDGK-3.5-02P и 15EDGK-3.5-03P) в коммутаторе STELBERRY F-200 не только обеспечивают надёжное соединение, но и позволяют существенно упростить монтаж и уменьшить время на установку системы Антитеррор в ДОУ (дошкольное образовательное учреждение) или в школе.

При установке системы СОУЭ Антитеррор в торговых объектах (постановление Правительства №1273), крайне важно выполнить монтаж в сжатые сроки, чтобы магазин не простаивал.

Как правило, в магазинах монтаж производится в нерабочее время.

В данном случае удобство коммутации в коммутаторе STELBERRY F-200 существенно сокращает время монтажа.

Детский антитеррор в ДОУ (дошкольное образовательное учреждение) предполагает проигрывание нейтральной музыки, например, музыки из мультипликационных фильмов, для того, чтобы не испугать детей.

При этом персонал детского сада, прошедший инструктаж по антитеррору, при начале трансляции той или иной музыки понимает, какое событие имеется ввиду.

В зависимости от типа объекта, на MicroSD карту, установленную в коммутатор STELBERRY F-200 можно записать собственные сообщения антитеррор.

Это значительно расширяет возможности оповещения людей на различных типах объектов, позволяя уточнить их действия при возникновении террористической опасности.

Громкоговорители в системе STELBERRY Антитеррор имеют вход и выход и подключаются последовательно, однако специализированный разветвитель STELBERRY F-210 позволяет разветвлять линию, к которой подключены громкоговорители.

Это очень удобно, если потолочно-настенные или рупорные громкоговорители находятся в противоположных направлениях.

Также, разветвитель STELBERRY F-210 может применяться для удлинения линии, если расстояние до громкоговорителя большое и бухты UTP-кабеля (305 метров) не хватает.

Возможность разветвления линии громкоговорителей существенно упрощает монтаж громкоговорителей при установке системы антитеррор в школе, позволяя не только уменьшить расход кабеля при монтаже, но и сократить время на инсталляцию.

Мощность громкого оповещения коммутатора STELBERRY Антитеррор составляет 180 Ватт, но её можно увеличить при помощи усилителей-репитеров STELBERRY F-280.
Каждый усилитель-репитер позволяет увеличить мощность существующей системы громкого оповещения STELBERRY Антитеррор на 180 Ватт акустической мощности.
Усилитель репитер можно подключить к свободному выходу линии громкоговорителя.

Если мощность нужно нарастить более, чем на 180 Ватт, то несколько усилителей-репитеров STELBERRY F-280 можно подключить к коммутатору при помощи разветвителя STELBERRY F-210.
Если необходимо подключить более двух репитеров, необходимо использовать ещё один разветвитель.
