SPROLink SG-HD - Генератор сигналов
- Производитель: SPROLink
- Артикул: SG-HD
- Код товара: 142116
- Категории товара:
- — Аксессуары для ВКС
SPROLink SG-HD - Генератор сигналов
SPROLink SG-HD - профессиональный генератор сигналов для телерадиовещания, поддерживающий 3G-SDI, HDMI и оптические интерфейсы. Имеет 4,3" экран, тест-шаблоны, аудио (до 16 каналов) и металлический корпус.
Генератор сигналов — это устройство, способное генерировать электрические сигналы с различными частотами, формами волн и уровнями выходного сигнала. Оно служит источником тестовых сигналов или возбуждения при измерении амплитудных характеристик, частотных свойств, параметров передачи и других электрических параметров телекоммуникационных систем и оборудования, а также при тестировании характеристик и параметров компонентов.
Также известный как источник сигналов или осциллятор, генератор сигналов широко применяется в производственной практике и технической сфере.
SG-HD — это профессиональный генератор сигналов, предназначенный для работы с сигналами 3G-SDI, HDMI и оптическими сигналами в индустрии телерадиовещания.
Основные характеристики SPROLink SG-HD

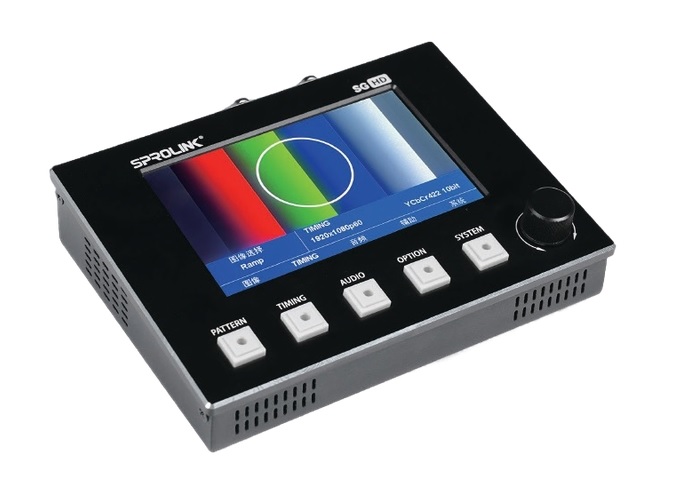

- 4,3-дюймовый экран

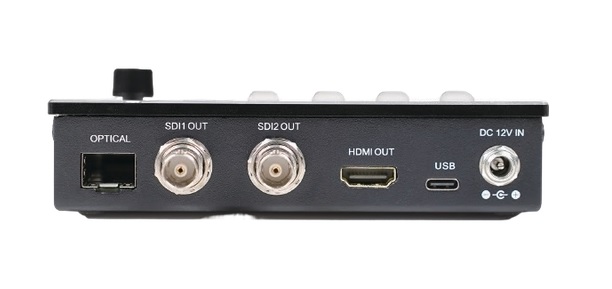

- Поддержка нескольких выходных интерфейсов: HDMI, 3G-SDI, SFP
- Встроенные тестовые сигналы, включая цветовые полосы SMPTE
- Поддержка линейного тестирования
- Возможность загрузки пользовательских изображений для тестирования
- Встроенный аудиотракт с поддержкой до 16 каналов встроенного аудио
- Варианты питания: DC 12В или 5В (USB Type-C)
- Прочный металлический корпус для повышенной долговечности, ударопрочности и улучшенного теплоотвода
- Использование FPGA-архитектуры для высокой производительности, плавного управления и долговременной стабильности, что отвечает требованиям отладки и тестирования
Технические характеристики SPROLink SG-HD
| Тайминг | SD-SDI / HD-SDI / 3G-SDI Level A / 3G-SDI Level B-DL / 3G-SDI Level B-DS |
| Цветовые полосы | 100% / 75% / SMPTE EG-1-1990 / SMPTE RP219 |
| Тестовые шаблоны | Серые полосы | Однотонные заливки | EQ Test/PLL Test | Рампы | Окна | Пользовательские значения | Изображения |
| Аудио | Диапазон: 0 ~ -60 дБ Частота: 20-20000 Гц Коррекция фазы |
| Аудиоканалы | SDI: 16 каналов DMI: 8 каналов |
| Таймкод | LTC / VITC |
| Наложение элементов | Счетчик кадров, круг, рамка, перекрестие по центру |
| Перемещение изображения | Поддержка движения: вверх/вниз/влево/вправо с настраиваемым шагом |
| Питание | DC 12В или 5В (USB Type-C) |
| Температура | Рабочая: 0°C~50°C Хранения: -30°C~70°C |
| Габариты (Д x Ш x В) | 135.2 x 117.2 x 35.6 мм |
| Вес | 310 г |
Применение:
- Тестирование и настройка телевизионного и вещательного оборудования
- Проверка характеристик аудио- и видеотрактов
- Отладка систем передачи сигналов
- Использование в производственных и лабораторных условиях
