Parabel Corrida-5.06 - 4xGbE PoE адаптер

Parabel Corrida-5.06 - 4xGbE PoE адаптер

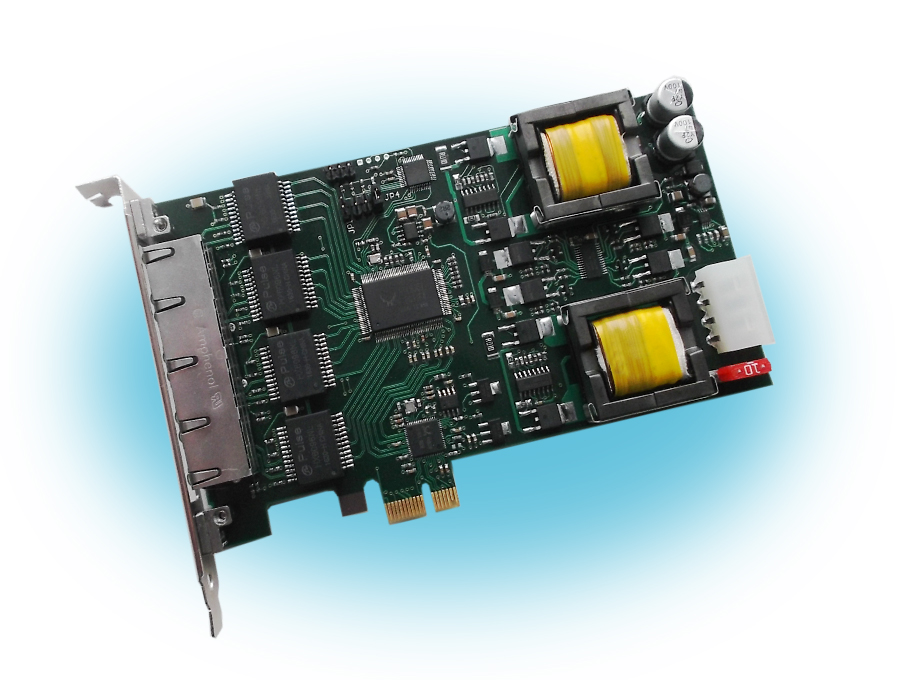

Parabel Corrida-5.06 представляет собой 4-х портовый адаптер с поддержкой 10/100/1000 BaseT и стандарта 802.3af (PoE). Адаптер является комбинированным устройством, которое, в зависимости от конфигурации, может выполнять одну из трех функций – многопортового PoE Ethernet адаптера, встроенного неуправляемого PoE коммутатора в формате PC карты или перехватчика трафика (Ethernet tap). При любом варианте использования, адаптер обеспечивает подключение и питание четырех внешних устройств с мощностью потребления до 15 Вт по одному кабелю Ethernet.

Особенности адаптера Parabel Corrida-5.06

• Формфактор – PC карта PCI-express x1
• 4 внешних порта и один системный порт 10/100/1000 Base-T
• Питание внешних PoE устройств – до 15.4 Вт /порт.
• Электрическая изоляция портов от шасси компьютера – 2 KV
• Защита от перегрузки и случайного включения каждого порта
• Full/Half duplex с поддержкой контроля потока IEEE 802.3x
• Поддержка jumbo пакетов длиной 9216 байт
• Поддержка Wake-on-LAN
• Microsoft NDIS5 checksum offload (IP,TCP,UDP)
• Поддержка IEEE 802.1Q VLAN
• Поддержка Spanning Tree IEEE 802.1w, IEEE802.1s

Режим неуправляемого коммутатора

В этом режиме устройство является 5-портовым коммутатором, встроенным в PC. Пятый порт коммутатора подключен к MAC контроллеру и доступен через шину PCI-express.

Режим перехвата трафика

В этом режиме устройство по-прежнему выполняет функции коммутации, но порт 0 и порт 4 (системный) выполняют специальные функции. К порту 0 может быть подключено внешнее устройство, трафик которого нужно анализировать. Через порты 1-3 анализируемое устройство будет обмениваться трафиком с внешним миром. При этом принятые и переданные через порт 0 пакеты будут копироваться в порт 4 и попадать в MAC контроллер. С помощью анализатора трафика эти пакеты могут быть записаны и проанализированы.

Режим 4-портового MAC контроллера

В этом режиме каждому внешнему порту адаптера присваивается внутренний VLAN. Тем самым коммутатор изолирует трафик между портами. Трафик от каждого внешнего порта замыкается только на MAC контроллер.
