Magewell Pro Capture Hexa CVBS - Шестиканальная карта захвата SD

Magewell Pro Capture Hexa CVBS - Шестиканальная карта захвата SD

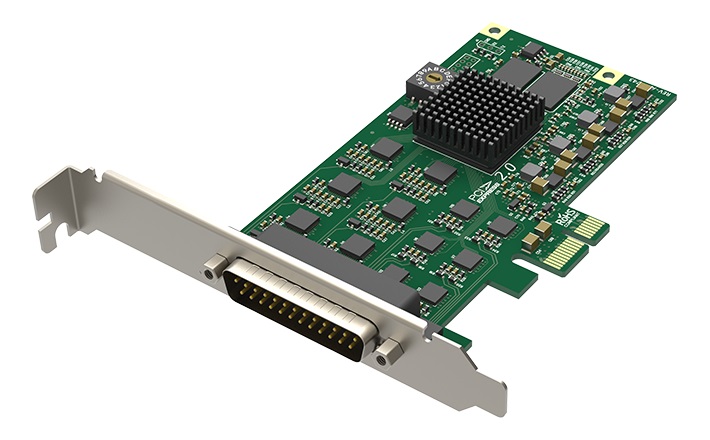

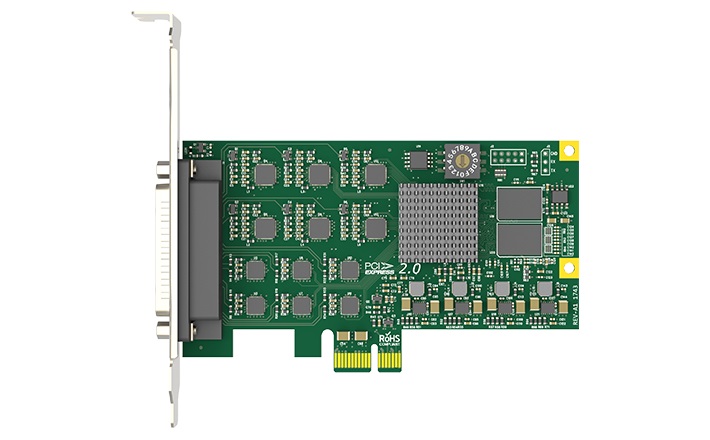

Плата Magewell Pro Capture Hexa CVBS с захватом видео с CVBS (Video + audio) x 6, поддержкой PCIe 2.0, входного разрешения до 720 × 576, высокоскоростной памятью.

Технические характеристики Magewell Pro Capture Hexa CVBS

Поддерживаемые ОС :

• Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 и x64) и выше
• Linux (поддержка архитектуры x86, x64 и ARM)
• Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 и x64) и выше
• CentOS 6.5/7 (x86 и x64) и выше
• Fedora 25/26/27 (x86 и x64) и выше
• Red Hat 6.5 (x86 и x64) и выше
• Другая ОС Linux с версией ядра 2.6.35 и выше

Рекомендуемая ОС ( проверено )

• Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 и x64)
• Linux
• Ubuntu 12.04/14.04/16.04 (x86 и x64)
• Ubuntu 17.04/17.10/18.04 (x64)
• CentOS 6.5/7.2 (x86 и x64)
• Fedora 25/26 (x64)
• Red hat 6.5 (x86 и x64)

Поддерживаемые API:

• Windows
• DirectShow
• DirectKS
• Wave API/DirectSound/WASAPI
• Linux
• V4L2
• ALSA

Поддерживаемое программное обеспечение

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Кодировщик мультимедиа Майкрософт
• Кодировщик Adobe Flash Media
• Любое другое программное обеспечение для кодирования/потоковой передачи DirectShow/V4L2

Входные интерфейсы

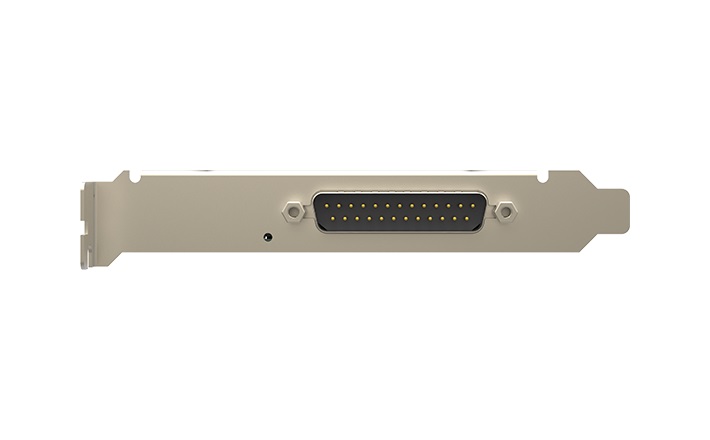

• DB25
• Композитное видео x6
• Аналоговый звук (Л+П) x6
• Хост-интерфейс
• PCIe Gen2 x1

Входные функции

• Поддержка разрешения входного видео до 720x576 пикселей
• Композитные особенности
• Поддержка стандартов NTSC, PAL и SECAM.
• Автоматическое определение стандарта видеовхода
• Форматы захвата видео
• Поддержка разрешения захвата изображения до 720x576 пикселей
• Поддержка частоты кадров захвата до 30 кадров в секунду
• Поддержка 8-битных форматов захвата 4:2:0: NV12, I420, YV12
• Поддержка 8-битных форматов захвата 4:2:2: YUY2, YUYV, UYVY
• Поддержка 8-битных форматов захвата 4:4:4: V308, IYU2, V408, BGR24, BGR32
• Дополнительные форматы захвата поддерживаются через SDK

Возможности обработки видео

• Два конвейера обработки видео с пропускной способностью около 180 Мпикс/с для каждого.
• Обрезка видео
• Масштабирование видео
• Деинтерлейсинг видео
• Weave
• Смешать верхнее и нижнее поле
• Только верхнее поле
• Только нижнее поле
• Преобразование соотношения сторон видео
• Автоматический или ручной выбор входного соотношения сторон
• Автоматический или ручной выбор соотношения сторон захвата
• Три режима преобразования соотношения сторон: игнорирование (анаморфотный), кадрирование или заполнение (почтовый ящик или Pillarbox )
• Преобразование цветового формата видео
• Автоматический или ручной выбор формата входного цвета и диапазона квантования
• Автоматический или ручной выбор формата захвата цвета, диапазона квантования и диапазона насыщенности
• Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709.
• Поддержка ограниченного или полного диапазона квантования
• Поддержка ограниченного, полного и «расширенного цветового охвата» диапазона насыщенности
• Преобразование частоты кадров видео
• Состав экранного меню видео
• Поддержка PNG OSD-изображения (до 720x576)
• Поддержка динамической загрузки изображения OSD RGBA через SDK
• Несколько карт в системе
• Поддержка нескольких карт, подключенных к одной системе
• Встроенный поворотный переключатель для установки номера карты с 16 позициями от 0 до F
• В дереве аппаратных устройств системы будет отображаться «01: Pro Capture Hexa CVBS», когда поворотный переключатель установлен в положение 1 и т. д.
• Имена видео- и аудиоустройств, отображаемые в вашем программном обеспечении, будут включать номер карты (устанавливается поворотным переключателем).
• Несколько потоков захвата
• Неограниченные потоки захвата для любого входного канала
• Независимая обрезка, соотношение сторон, цветовой формат, разрешение, частота кадров, деинтерлейсинг и настройки настройки цвета для каждого отдельного потока
• Поддержка сверхнизкой задержки
• Задержка 64 видеострок
• Режим частичного уведомления в SDK
• Отметка времени и синхронизация аудио/видео
• Аппаратные часы с высоким разрешением 100 нс
• Аудиокадры (192 аудиосэмпла) и видеокадры помечаются аппаратными часами.
• Аппаратные часы могут быть синхронизированы между картами (через SDK)
• Видеозахват SG-DMA
• Пропускная способность DMA ~400 МБ/с на канал в системе PCIe 2.x
• Пропускная способность DMA ~ 200 МБ/с на канал в системе PCIe 1.x
• Поддержка автоматического обнаружения мозаичной поверхности графического процессора Intel.
• Поддержка DirectGMA для чипсетов видеоадаптеров AMD
• Поддержка GPUDirect для чипсетов видеоадаптеров Nvidia.
• SDK
• Magewell Capture SDK для DirectShow для простой интеграции (Windows)
• Magewell Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Настройки драйвера Windows

• Все параметры можно контролировать с помощью трех уровней ключа реестра: глобальный уровень, уровень продукта и уровень устройства.
• Имена фильтров Video, Audio, Crossbar можно настроить с помощью разделов реестра.

Обновление прошивки

• Несколько карт в одной системе могут быть обновлены одновременно
• Карты могут быть обновлены без отключения питания системы (в большинстве случаев даже перезагрузка не требуется)
• Безопасный апгрейд. Если во время обновления прошивки произойдет отключение питания или сбой системы, она автоматически восстановится до исходной версии.

Светодиодный индикатор

• Светодиоды состояния показывают рабочее состояние каждого канала:
• Медленно пульсирует: холостой ход
• Вкл.: входной сигнал заблокирован
• Off: входной сигнал разблокирован
• Двойное мигание: сбой памяти или сбой конфигурации FPGA

Форм фактор

• Низкопрофильная дополнительная карта PCIe x1
• 118,16 мм x 68,88 мм (без кронштейна PCI)

Аксессуары

• Переход с DB25 на композитный + аналоговый звук
• Низкопрофильный кронштейн

Потребляемая мощность

• Максимальный ток при 12 В: ~ 0,48 А
• Максимальный ток при 3,3 В: ~ 0,11 А
• Максимальная потребляемая мощность: ~ 6,12 Вт

Рабочая обстановка

• Рабочая температура: от 0 до 40 градусов C
• Температура хранения: от –20 до 70 град С
• Относительная влажность: от 5% до 90% без конденсации
