Ericsson-Lg eMG80-BH104 - Плата BRI интерфейса (1BRI, 4 гибрид.абон.)

Ericsson-Lg eMG80-BH104 - Плата BRI интерфейса (1BRI, 4 гибрид.абон.)
  • Категории товара:

Ericsson-Lg eMG80-BH104 - Плата BRI интерфейса (1BRI, 4 гибрид.абон.)

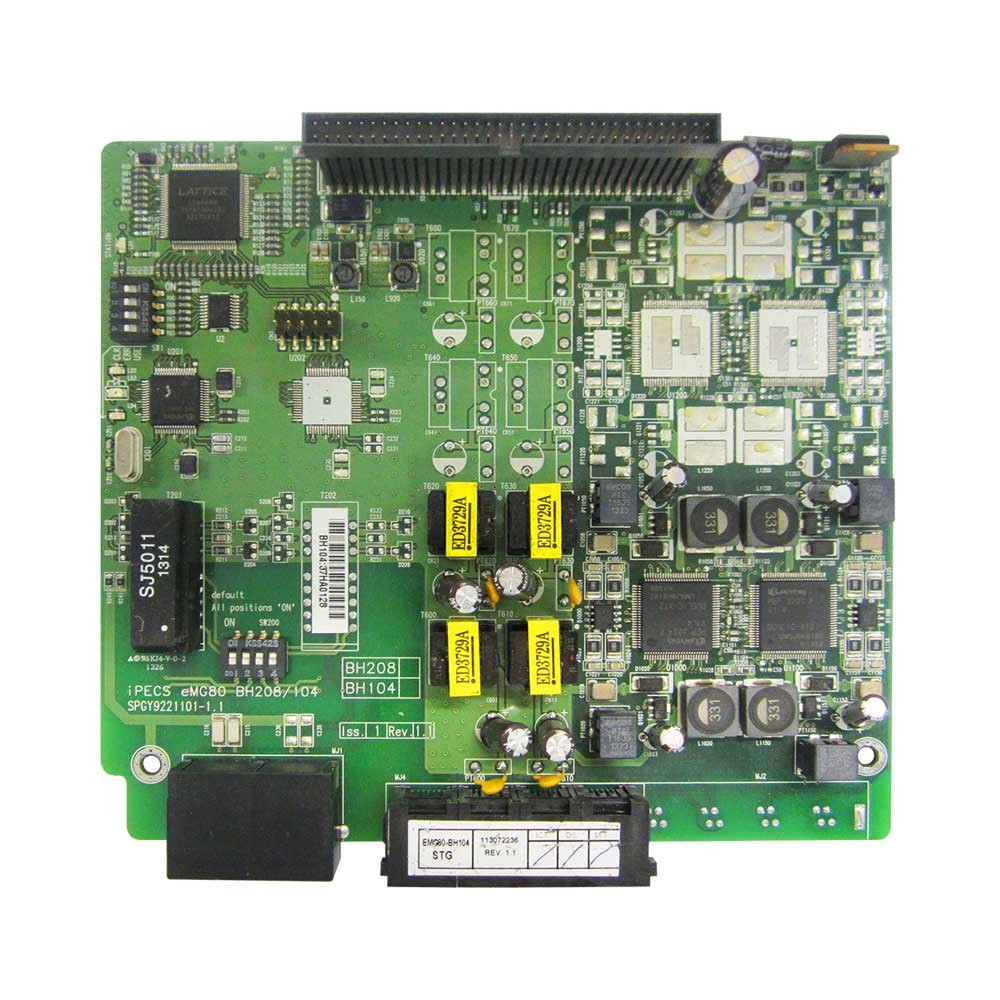

Ericsson-Lg BH104 - Плата 1 порта интерфейса ISDN BRI и 4 гибридных портов.

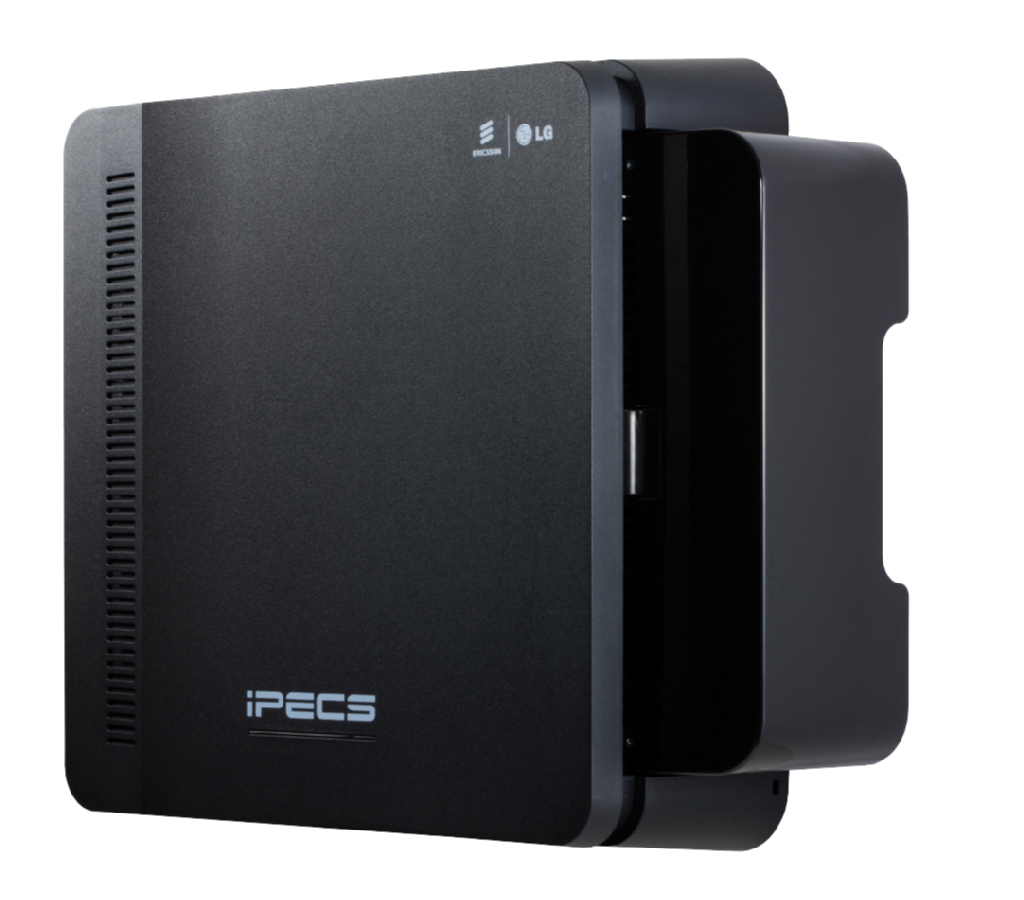

Интерфейсная плата Ericsson-Lg BH104 плата имеет один порт интерфейса базового доступа ISDN BRI (2B+D) и четыре гибридных порта (цифровых системных телефонов (DKT) и SLT-телефонов). Интерфейсная плата может быть установлена в разъем CN1 только в основном системном блоке Ericsson-Lg KSU. Интерфейсная плата Ericsson-Lg BH104 не имеет дополнительных модулей.

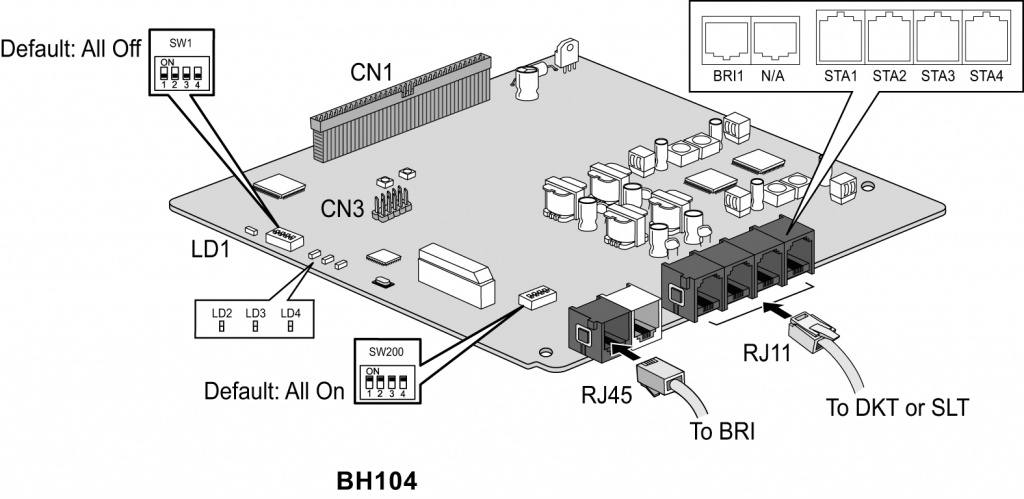

Коннекторы и модульные разъемы.

Разъем

Функции

Примечание

CN1

Переходный разъем для второй интерфейсной платы

70 контактов

CN2

Для подключения платы к разъему CN1 материнской платы MBU

70 контактов

CN3

Разъем CPLD JTAG для технологических нужд

10 контактов

MJ1

1 порт интерфейса базового доступа ISDN BRI (2B+D)

RJ45

MJ4

4 интерфейса гибридных портов (цифровые системные или аналоговые SLT телефоны)

RJ11

DIP-переключатели.

Переключатель

Функция

Режим

Примечания

ON (ВКЛ)

OFF (ВЫКЛ)

1

Режим интерфейса:

S или Т

Режим S

Режим T

По умолчанию - OFF (ВЫКЛ)

2 и 3

Зарезервировано

-

-

4

Шлейф линии BRI

Тест

Переключатель SW200. Согласование оконечной нагрузки (терминатор) линии ISDN BRI.

Переключатель

Функция

Согласующий резистор

Примечания

1 и 2

Согласование оконечной нагрузки линии

Согласующий резистор порта 1

ON (ВКЛ) = Замкнуто

OFF (ВЫКЛ) = Разомкнуто

По умолчанию - ON (ВКЛ)

Светодиодные идикаторы.

Индикатор

Цвет

Описание

LD1

Синий

Состояние абонентского порта

Светится - Абонентский порт используется

Выключен - Абонентский порт в состоянии ожидания

LD2

Синий

Светится: интерфейс ISDN BRI используется

Не светится: интерфейс ISDN BRI в режиме ожидания

LD3

Красный

Светится: Ошибка интерфейса ISDN BRI

Не светится: Нормальная работа интерфейса ISDN BRI

LD4

Синий

Светится: Синхронизация интерфейса ISDN BRI от внешнего источника (от сети ISDN)

Не светится: Синхронизация интерфейса ISDN BRI от встроенного тактового генератора

Многосекционные DIP-переключатели служат для установки режимов работы платы (S- или T-интерфейс) и согласования оконечной нагрузки линии (termination).

Характеристики модуля Ericsson-Lg BH104

Характеристики окружающей среды.

Условия эксплуатации

Температура

0 (o C) - 40 (o C)

Влажность

0~80% без образования конденсата

Максимальная длина абонентских линий.

Абонент

AWG 22 (0.65 mm)

м

AWG 24 (0.5 mm)

м

Аналоговый однолинейный телефон

5000

3300

Цифровой терминал

500

330
