Ericsson-Lg CM-LANU.STG - Модуль Ethernet

Ericsson-Lg CM-LANU.STG - Модуль Ethernet
  • Категории товара:

Ericsson-Lg CM-LANU.STG - Модуль Ethernet

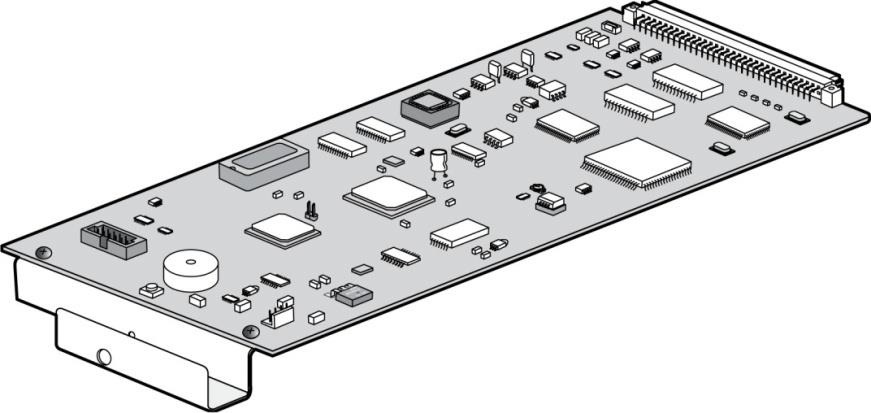

Ericsson-LG CM-LANU - Дополнительный модуль интерфейса локальной сети.

Модуль интерфейса локальной вычислительной сети (LAN) Ericsson-LG CM-LANU обеспечивает подключение по локальной сети между модулями шлюзов и подключения модулей к внешним коммутаторам локальной сети. Модуль устанавливается в шкаф CM-MGC2 и имеет 6 портов Ethernet 10/100Base-T для соединения с модулями шлюзов, установленных в том же шкафу CM-MGC2. Модуль предоставляет два порта Ethernet 10/100/1000 Мбит/с и два последовательных порта RS-232C. Модуль интерфейса локальной вычислительной сети Ericsson-LG CM-LANU определяет состояние блока питания модуля, вентиляторов и модулей шлюзов, а также передает эту информацию серверу обработки вызовов. Кроме того, модуль Ericsson-LG CM-LANU отображает информацию о состоянии модуля CM-LCDU другую информацию, как показано ниже:

  • Состояние подключения к Ethernet
  • Влажность и температура в системе
  • Уровень напряжения питания
  • Вентиляторы и аварийная сигнализация питания

Кроме того, модуль интерфейса локальной вычислительной сети Ericsson-LG CM-LANU контролирует скорость вращения вентилятора в зависимости от температуры внутри и предоставляет звуковой сигнал аварии при достижении нештатного температурного режима.

Характеристики Ericsson-LG CM-LANU

Спецификация интерфейса.

  • 6 портов Ethernet 10/100 МБит/с для каждого модуля шлюза
  • 2 порта Ethernet 10/100/1000 МБит/с для внешних подключений
  • 2 последовательных порта RS-232C

Электрические характеристики.

  • Входное электропитание: +5В, DGND, FGND

Механические характеристики.

  • Размеры дополнительного модуля (Ш х Д): 120 мм х 334,5 мм
  • Масса дополнительного модуля: 270 г



Ericsson-LG iPECS-CM - IP-АТС нового поколения, модульное решение c управляющей и транспортной сетью на основе ip-протокола. Благодаря гибкой архитектуре и высокой степени сетевой интеграции платформа обладает практически неограниченной масштабируемостью, что позволяет создавать распределенные системы с возможностью легкого наращивания дополнительных узлов. iPECS-CM - самое масштабное устройство семейства iPECS.

Система Ericsson-LG iPECS-CM обладает широким спектром функциональных и мобильных возможностей, мультимедийных услуг и различных гибких сервисов задействующих новые стандарты в области систем IP-телефонии

Особенности Ericsson-LG iPECS-CM

  • Использование различный типов СЛ — цифровые линии (E1/T1/PRI/ ОКС7), аналоговые линии (E&M, RD, LD, CO), SIP и H.323;
  • Выбор различных серверов и шлюзов, наиболее подходящих по ёмкости;
  • Несколько вариантов резервирования системы;
  • Максимальная надежность , повышенная отказоустойчивость и выживаемость;
  • Поддержка всех LG-Ericsson приложений, а также интеграция приложений сторонних разработчиков в систему.
  • Обогащение клиентских возможностей;
  • Простое и понятное управление системой - веб-интерфейс управления системой и сетевой интерфейс VoIP.

Основные функции Ericsson-LG iPECS-CM

  • Функции традиционных УАТС,
  • автооператор,
  • голосовая почта,
  • маршрутизация по наименьшей стоимости (LCR) и автоматическое распределение вызовов,
  • множественный абонентский номер,
  • специализированное преобразование телефонных адресов, мобильный абонент,
  • различные виды интеллектуальной маршрутизации,
  • биллинг,
  • многофункциональное веб-администрирование, IVR, конференцсвязь и др.
  • возможность подключение дополнительных номеров, в том числе подключение номера 8-800.

Сетевые функции

  • Поддержка прикладных интерфейсов iPECS-CM: TAPI 3.1, TSP/MSP, TR-87, SNMP, CSTA и собственных интерфейсов LG-Ericsson (UCTI, SAPP).
  • Поддержка программных приложений Unified Communications Services (UCS) и оператора iPECS Attendant.
  • Опциональный пакет сервера управления сетью (NMS-CM), который позволяет осуществлять мониторинг и управление средой
  • и др.

Описание системы Ericsson-LG iPECS-CM

Аналогично модели Ericsson-LG iPECS-LIK в системе задействуется конструкция из интеллектуальных модулей шлюзов, монтажных шкафов медиа-шлюзов и серверов обработки вызовов, которые соединены между собой по сети Ethernet, что облегчает процесс установки и настройки. Различного типа модули подключается как к аналоговой телефонной сети (ТфОП) по аналоговым двухпроводным линиям, так и к цифровым каналам по протоколам ISDN PRI, OKC №7, VoIP H.323, VoIP SIP. Модули шлюзов представляют собой 19-дюймовые блоки высотой 1U или 5U, которые могут быть установлены в монтажный шкаф (Media Gateway Cabinet)или разнесены в различные географические точки. Возможна интеграция со шлюзами Ericsson-LG IPECS-LIK и использование Ericsson-LG IPECS-MG в качестве выноса для связи с удаленными объектами .

Пять типов серверов обработки вызовов рассчитаны на 1000, 2000, 4000,10 000 и 30 000 портов. Возможные конфигурации серверов: CM-S2K использует Ericsson-LG сервер с поддержкой до 2000 портов; CM-S4K, CM-S10K и CM-S30K выполнены на платформе коммерческих серверов и поддерживают до 4000, 10 000 и 30 000 портов, соответственно. В iPECS-CM также предусмотрено дублирование серверов / Ethernet портов/ Блоков вторичного электропитания.

Поддержка устройств

Ericsson-LG iPECS-CM работает со множеством терминалов, с которых можно получить доступ к большинству функций с помощью определенного короткого кода вызова.

Поддерживаемые терминалы: стандартные VoIP-телефоны (SIP), беспроводные терминалы WLAN, аналоговые однолинейные терминалы SLT, цифровые системные телефоны серии LIP, видеотелефоны LIP9070 и LIP8050V, Wi-Fi телефоны, КПК, Softphone, Attendant Console, различные программные клиенты протокола IPKTS (фирменный протокол Ericsson-LG) и стандартного протокола SIP, включая программный телефон Phontage, UCS Client и мобильный клиент.

Емкость iPECS-CM с различной конфигурацией серверов:

  • CM-2K – 2000 портов
  • CM-4K – 4000 портов
  • M-10K – 10000 портов
  • CM-30K – 30000 портов

Так же в системе может использоваться сервер CM-1K в качестве “выживающего выноса” (LCM) (Самовыживающие выносы – возможность применения разнородных локальных серверов связи серии iPECS).

  • Сервера CM-2K и CM-1K производятся компанией Ericsson-LG.
  • Сервера CM-4K, CM-10K, CM-30K – стандартные промышленные сервера с установленным программным обеспечением iPECS-CM.

Характеристики Ericsson-LG iPECS-CM

Минимальные требования к серверам CM-S30K / S10K / S4K

CM-S30K

CM-S10K

CM-S4K

Процессор

Intel 2.9G

(Quad-Core)

Intel 2G Dual

(Quad-Core)

Intel 2.4G Single

(Quad-Core)

RAM

4GB

(DDR3)

Жесткий диск

SAS HDD

SATA HDD

SATA HDD

Ethernet

2 порта 10/100/1000 Мбит/с

Тип сервера

В 19" формате

Компоненты системы

Категория

Наименование

Описание

Сервер обработки вызовов

Модуль CM-S1K

1000 портов встроенного модуля шлюза серверного типа

CM-S2K

2000 портов встроенного модуля шлюза серверного типа

CM-S4K

4000 портов сервера продуктов

CM-S10K

10000 портов сервера продуктов

CM-S30K

30000 портов сервера продуктов

Модуль шлюза

CM-ASLM

Модуль шлюза аналоговых абонентских линий

CM-ASLM-MW

Модуль шлюза аналоговых абонентских линий с функцией ожидающих сообщений

CM-MATM

Многофункциональный модуль шлюза аналоговых соединительных линий

CM-MATM Дополни-тельный модуль

CM-COIU

Центральный интерфейсный офисный блок

CM-EMIU

Устройство интерфейса гарнитуры (микрофон и наушник)

CM-LDIU

Устройство набора номера на аналоговой линии

CM-MDTM2

Многофункциональный модуль цифровых соединительных линий

CM-VPCM

Модуль голосовых сообщений и конференц-связи

Шкаф

Системный блок CM-MGC2

Шкаф медиа-шлюза

Опция для системного блока CM-MGC2

CM-SYNU

Модуль выбора источника сигналов синхронизации

Блок питания системного блока CM-MGC2

CM-PSUA

Блок питания - преобразователь переменного / постоянного тока

CM-PSUD

Блок питания - преобразователь постоянного / постоянного тока

Системный блок CM-1URMC

Шкаф медиа-шлюза в формате 19" высотой 1U для монтажа в стойку

В системе iPECS-CM могут использоваться компоненты iPECS-LIK:

3

VOIM8

Модуль IP-телефонии, 8 каналов

4

VOIM24

Модуль IP-телефонии, 24 канала

5

LGCM4

Модуль интерфейса аналоговых двухпроводных соединительных линий,

4 порта

6

LGCM8

Модуль интерфейса аналоговых двухпроводных соединительных линий,

8 портов

7

DTIM24

Модуль интерфейса цифровых терминалов, 24 порта

8

DTIM8

Модуль интерфейса цифровых терминалов, 8 портов

9

SLTM4

Модуль интерфейса аналоговых однолинейных телефонов, 4 порта

10

SLTM8

Модуль интерфейса аналоговых однолинейных телефонов, 8 портов

11

SLTM32

Модуль интерфейса аналоговых однолинейных телефонов, 32 порта

12

BRIM2

Модуль интерфейса базового доступа ISDN, Т-интерфейс (2B+D), 2 порта

13

BRIM4

Модуль интерфейса базового доступа ISDN, Т-интерфейс (2B+D), 4 порта

14

PRIM

Модуль интерфейса первичного доступа ISDN, 1 порт, 30 каналов

15

POE8

Модуль коммутирующего концентратора для локальных сетей Power over Ethernet, 8 портов LAN и 1 порт UPLINK LAN

16

DHLD

Держатель для установки модуля на столе (горизонтальной поверхности)

17

DHE

Подставка расширения для установки модулей на столе (горизонтальной поверхности), для каждого модуля требуется один расширитель.

18

WHLD

Держатель для крепления модуля на стене

19

MCKTE

Комплект улучшенного системного блока

20

WBRKE

Комплект кронштейнов для закрепления улучшенного системного блока на стене

21

1U-RMB

Монтажная консоль высотой 1U для установки шлюзных модулей в 19’’-стойке

качестве терминалов в системе iPECS-CM возможно использование IP телефонов серий LIP 7xxx, LIP8xxx, IP8xxx, стандартные SIP аппараты, стандартные аналоговые аппараты, видеотелефоны LIP9070 и LIP8050V а так же программные клиенты протокола IPKTS (фирменный протокол Ericsson-LG) и стандартного протокола SIP.
