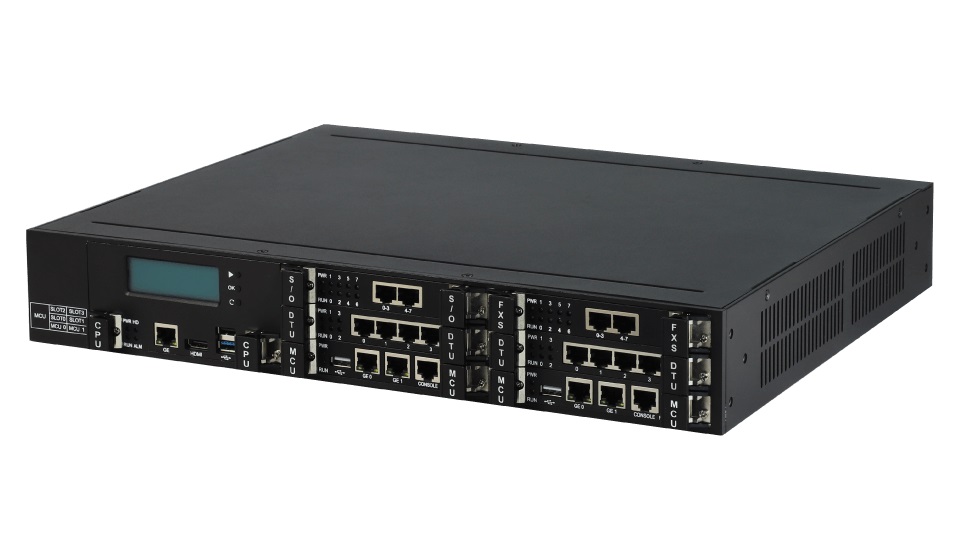

Dinstar UC1500 — это основной голосовой шлюз вашего решения для унифицированных коммуникаций (UC). Основанный на платформе X86, он позволяет пользователям устанавливать стороннее программное обеспечение АТС с простой установкой. Оснащенные модульными интерфейсными платами FXS/FXO/E1/T1 с возможностью горячей замены и открытым API, пользователи могут гибко подключаться к SIP-транкам, PSTN, устаревшим УАТС, аналоговым телефонам, факсимильным аппаратам и IP-телефонам в соответствии со своими потребностями.

UC1500 — это шлюз высокой надежности с резервными источниками питания и интерфейсными платами с возможностью «горячей» замены. UC1500 является идеальным выбором для вертикальных пользователей, которые хотят использовать свое собственное защищенное программное обеспечение УАТС и использовать технологию унифицированных коммуникаций для улучшения связи и повышения эффективности, при этом высокая надежность и доступность также имеют решающее значение.

Особенности VoIP PBX Dinstar UC1500

• 5000 SIP -добавлений, до 300 одновременных вызовов
• Надежная архитектура IPC
• Резервные источники питания
• Платы интерфейсов с возможностью горячей замены ( FXS / FXO / E 1/ T 1/ LTE / GSM )
• Отказоустойчивость IP / SIP
• Несколько SIP -транков
• Гибкая маршрутизация

Характеристики VoIP PBX Dinstar UC1500

• SCU (блок управления переключателем)
• ЦП: 1,8 ГГц, 8 ядер
• Оперативная память: DDR 3 512 МБ
• Флэш: 32 МБ
• ЕМС: 8 ГБ
• Сеть: 2* 10/100/1000 Мбит/с
• Консоль: 1* 115200 бит/с, RJ 45
• USB 2.0: 1
• MCU (главный блок управления)
• Блок управления структурой X 86 с двумя аппаратными средствами
• параметры конфигурации:
• Стандарт:
• Процессор: Intel J 1900 2,0 ГГц, 4 ядра
• Intel E 3845 1,9 ГГц, 4 ядра
• Оперативная память: DDR 3 L 1600 МГц 8 ГБ
• Расширенный:
• Процессор: Intel i 5-6300 U 2,4 ГГц, двухъядерный
• Оперативная память: DDR 4 2133 МГц 32 ГБ
• Сеть: гигабитная локальная сеть 10/100/1000 Мбит/с
• 1 * видеоразъем HDMI
• 1 * USB 2.0
• 1 * USB 3.0
• Жесткий диск SSD 128 ГБ с возможностью расширения с помощью HDX

FXS

• Разъем: rj 11
• Идентификатор вызывающего абонента: Bellcore Type 1 и 2,
• ETSI , BT , NTT и DTMF
• Сигнализация ответа и отключения:
• Ответ, Разъединение, Сигнал "занято"
• Смена полярности
• Hook Flash
• Обработка мультимедиа
• Кодеки: G .711 A / U , G .723.1, G .729 AB ,
• iLBC , АМР
• Подавление тишины
• Генератор комфортного шума ( CNG )
• Обнаружение голосовой активности ( VAD )
• Эхоподавление
• Динамический буфер джиттера
• Программируемое значение усиления
• T .38 и сквозной факс
• Модем и POS -терминал
• DTMF : RFC 2833/ SIP информация/внутриполосный
• ВЛС 802.1 p / q
• Lay 3 QoS и DiffServ

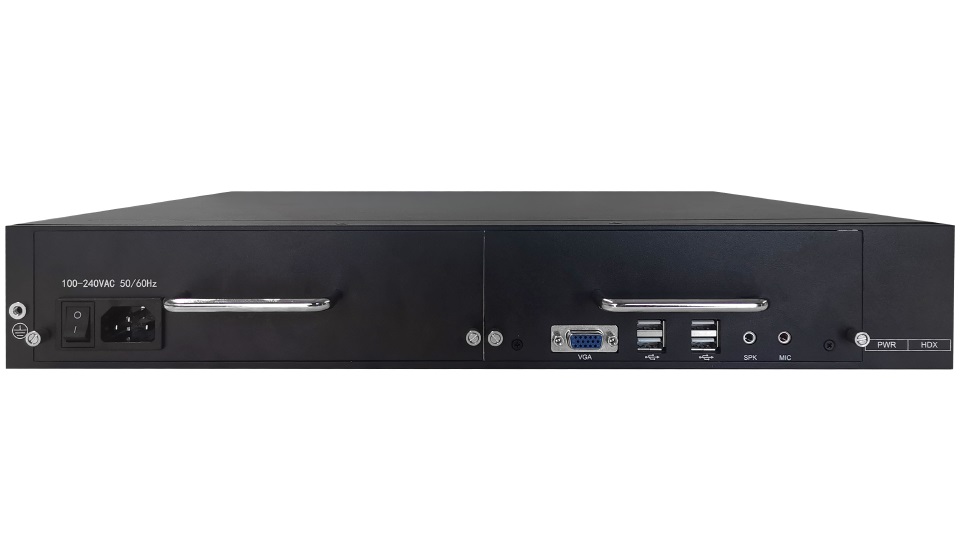

• HDU (внешний жесткий диск):
• Расширение памяти на жестком диске платы MCU
• 1 * место на жестком диске SSD / HDD
• 1 * видеоразъем VGA
• 4 * USB 2.0
• Микрофон и динамик
• Возможности FXS / FXO
• Портовая группа/Охотничья группа
• Цифровая карта
• Гибкие правила маршрутизации вызовов
• Манипуляции с вызывающим/вызываемым номером

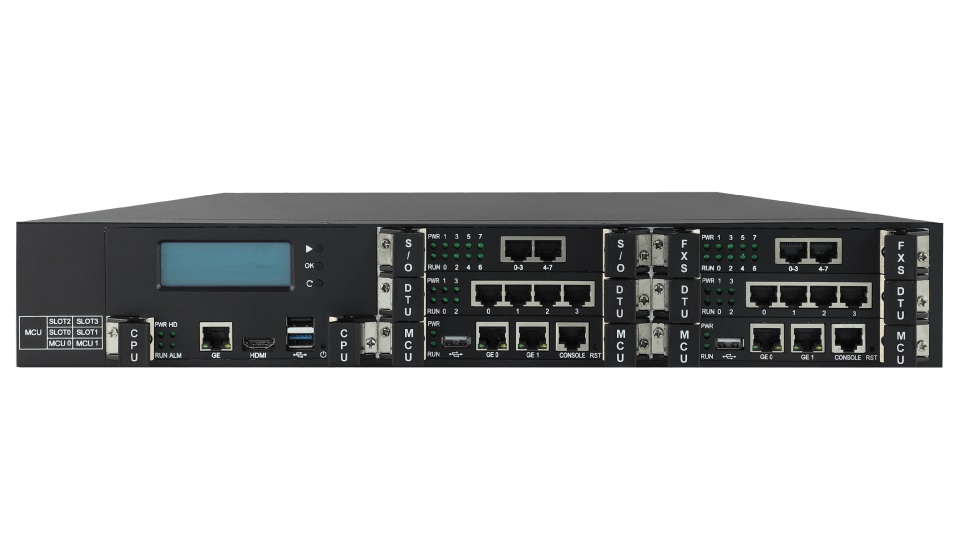

Спецификация оборудования

• MCU : 1 * основной блок управления, горячее подключение
• HDX : 1* Внешн. Жесткий диск, горячее подключение
• SCU : 2* Блок управления переключателем, активный/резервный
• DTU : 4* порта E 1/ T 1, до 4 плат
• FXS : 8* портов FXS , до 4 плат
• FXO : 8* портов FXO , до 4 плат
• 4 S 4 O : 4* FXS +4* FXO , до 4 плат
• PWR : 1* модуль питания 110~220 В переменного тока
• ВЕНТИЛЯТОР: 1* ВЕНТИЛЯТОР модульного охлаждения

FXO

• Разъем: RJ11
• Идентификатор вызывающего абонента: FSK , DTMF
• Смена полярности
• Задержка ответа
• Обнаружение сигнала занятости
• Нет текущего обнаружения
• VoIP -протокол
• SIP v 2.0 ( UDP / TCP ), RFC 3261
• SDP , RTP ( RFC 2833), RFC 3262,
• 3263,3264,3265,3515,2976,3311
• RTP / RTCP , RFC 2198, 1889
• SIP -Т, RFC 3372, RFC 3204, RFC 3398
• Таймер сеанса RFC 4028
• SIP TLS
• RFC 2806 ТЕЛ URI
• RFC 3581 NAT , порт
• Обход NAT : динамический NAT , STUN

Сеть

• Статический IP
• IPv 4, IPv 6, TCP / UDP , TFTP , FTP ,
• ARP, RARP, ICMP, NTP, SNTP,
• DNS , трассировка
• HTTP , HTTPS
• VLAN

DTU

• Разъем: РДЖ48К
• 4* порта E 1/ T 1 на плату
• Поддержка сигнализации ISDN PRI и SS 7
• ISDN-PRI:
• 23B+D(T1), 30B+D(E1), ITU-T Q.921,
• MTP1/MTP2/MTP33, TUP/ISUP
• Кадр E1: DF, CRC4, CRC_ITU
• Кадр T 1: 4-кадровый мультикадр
• ( F 4, FT ), 2-кадровый мультикадр
• ( F 12, D 3/4), расширенный суперкадр
• ( F 24, ESF ), режим дистанционного переключения
• ( F 72, SLK 96)
• Локальный/удаленный источник синхронизации

Обслуживание

• Конфигурация и обслуживание веб-интерфейса
• Резервное копирование и восстановление конфигурации
• Статистика причин вызовов и сбросов PSTN
• Статистика вызовов и сбросов SIP
• Обновление прошивки HTTP
• Захват сети
• Системный журнал: отладка, информация, ошибка, предупреждение,
• Уведомление
• Запись истории звонков
• Возможности НТП:
• Расширения: 3000
• Одновременные вызовы: 100~300
• Регистрация в секунду: 100/с
• Звонок в секунду: 100/с

Особенности DTU

• Местный/удаленный сигнал обратного вызова
• Перекрывающийся набор
• План набора до 2000
• Группа E1/группа временных интервалов
• Магистраль SIP/группа магистралей SIP
• Группа кодеков
• Черный список абонентов/вызываемых
• Белый список вызывающих/вызываемых
• Список правил доступа

Функции вызова

• Гибкие методы маршрутизации
• PSTN-PSTN, PSTN-IP, IP-PSTN
• Интеллектуальные правила маршрутизации
• База маршрутизации вызовов по времени
• База маршрутизации вызовов на вызывающем / вызываемом
• 256 правил маршрута для каждого направления
• Манипуляции с звонящим и вызываемым номером
• Относящийся к окружающей среде
• Блок питания 1+1, горячее подключение
• Вход: 100–240 В переменного тока, 50–60 Гц
• Потребляемая мощность: 100 Вт
• Рабочая температура: 0 ℃ ~ 45 ℃
• Температура хранения: -20 ℃ ~80 ℃
• Влажность: 10%-90% без конденсации
• Размеры (Ш/Г/В): 437*345*66 мм
• Вес блока: 7,5 кг
• Соответствие: CE, FCC
