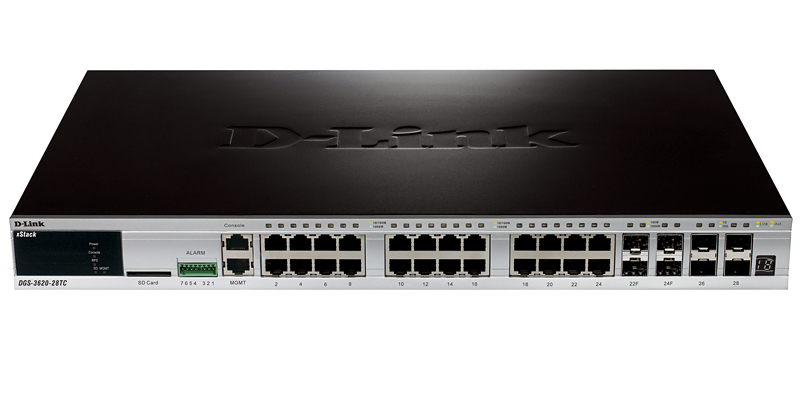

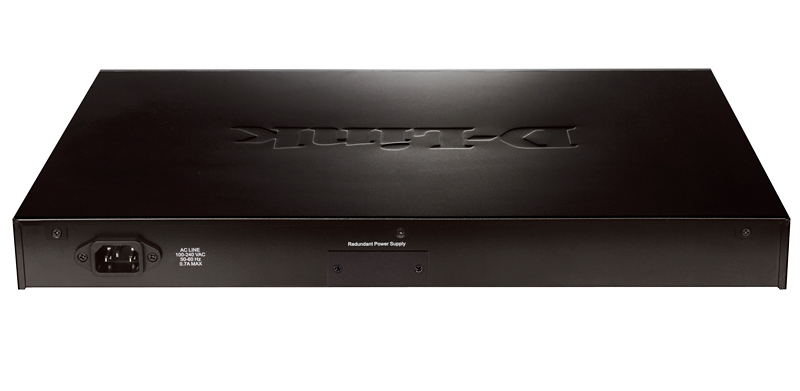

D-Link DGS-3620-28TC/B1AEI - Управляемый стекируемый коммутатор 3 уровня с 20 портами 10/100/1000Base-T, 4 комбо-портами 100/1000Base-T/SFP и 4 портами 10GBase-X SFP+

D-Link DGS-3620-28TC/B1AEI - Управляемый стекируемый коммутатор 3 уровня с 20 портами 10/100/1000Base-T, 4 комбо-портами 100/1000Base-T/SFP и 4 портами 10GBase-X SFP+

Коммутаторы нового поколения серии xStack DGS-3620 предоставляют сетям крупных предприятий и предприятий малого и среднего бизнеса (SMB) высокую производительность, гибкость, безопасность, многоуровневое качество обслуживания (QoS) и возможность подключения резервного источника питания. Коммутаторы обеспечивают высокую плотность гигабитных портов для подключения рабочих мест, оснащены портами SFP и 10 Gigabit SFP+ и поддерживают расширенные функции программного обеспечения. Коммутаторы можно использовать в качестве устройств уровня доступа подразделений или в ядре сети для создания многоуровневой сетевой структуры с высокоскоростными магистралями и централизованным подключением серверов. Провайдеры услуг могут также использовать преимущества коммутаторов с высокой плотностью портов SFP для формирования ядра оптической сети (FTTB).

Виртуальный стек

Встроенная поддержка технологии Single IP Management позволяет коммутатору DGS-3620 стать частью виртуального стека и создать многоуровневую сетевую структуру с высокоскоростными магистралями и централизованным подключением серверов. В виртуальный стек объединяются устройства, расположенные в любой точке одного и того же сетевого домена, и используются дополнительные порты uplink 10-Gigabit для передачи внутристекового трафика на скорости 20 Гбит/с в режиме полного дуплекса. Это минимизирует влияние единой точки возможного отказа,  позволяет избежать проблем, связанных с длиной кабелей и методом физического стекирования, и исключает необходимость использования кабелей для стекирования.

Стекирование по топологии «кольцо»

В качестве альтернативы виртуальному стеку, в зависимости от используемой топологии стекирования – линейной или отказоустойчивого «кольца», пользователи могут использовать один или два порта 10 Gigabit Ethernet SFP+, чтобы создать физический стек. В такой стек можно объединить до 12 коммутаторов серии DGS-3620 получить до 576 портов Gigabit Ethernet. Это позволяет обеспечить не только высокую пропускную способность стека, но и возможность управления расходами.

Безопасность, производительность и доступность Коммутаторы серии DGS-3620 предоставляют широкий набор функций безопасности, включая многоуровневые L2/L3/L4 списки контроля доступа и аутентификацию пользователей 802.1x через серверы TACACS+ и RADIUS.

Встроенная технология ZoneDefense представляет собой механизм, позволяющий совместно работать коммутаторам D-Link серии xStack и межсетевым экранам и обеспечивающий активную сетевую безопасность.

Для повышения производительности и безопасности коммутаторы серии DGS-3620 обеспечивают расширенную поддержку VLAN, включая GVRP и 802.1Q. Для поддержки объединенных приложений, включая VoIP, ERP и видеоконференций, широкий набор функций QoS/CoS 2/3/4 уровней гарантирует, что критичные к задержкам сетевые сервисы будут обслуживаться в приоритетном режиме. Для защиты коммутаторов от вредоносного трафика, вызванного активностью вирусов/червей, коммутаторы серии DGS-3620 предоставляют функцию D-Link Safeguard Engine, обеспечивающую безопасность, надежность и доступность сети. Функция управления полосой пропускания с шагом 64 Кбит/с позволяет ограничивать полосу пропускания для каждого порта. Функция управления полосой пропускания для каждого потока позволяет настраивать типы обслуживания на основе определенных IP-адресов или протоколов.

Поддержка технологии IPv6

Коммутаторы серии DGS-3620 поддерживают IPv6, включая IPv6 Tunnel, ICMPv6, DHCPv6, RIPng, OSPFv3, BGP+ и т. д. Благодаря портам 10-Gigabit и поддержке IPv6 серия DGS-3620 является экономически эффективным решением, совместимым с устройствами IPv6 в соответствии с требованиями в будущем.

Технология D-Link Green

Компания D-Link занимает ведущие позиции в развитии инновационной энергосберегающей технологии, не снижающей производительность и функциональные возможности устройства. Коммутаторы серии DGS-3620 поддерживают технологию D-Link Green, которая позволяет использовать режим сохранения энергии, Smart  Fan, снизить тепловыделение, а также автоматически уменьшать энергопотребление в зависимости от длины кабеля. Функция энергосбережения обеспечивает автоматическое отключение питания неактивных портов. Функция Smart Fan обеспечивает автоматическое включение встроенных вентиляторов при определенной температуре, обеспечивая продолжительную, надежную и экологически безвредную работу коммутатора.

Характеристики коммутатора D-Link DGS-3620-28TC/B1AEI

Основное

• • Интерфейс
•    o 20 портов 10/100/1000BASE-T
•    o 4 комбо-порта 10/100/1000BASE-T/SFP
•    o 4 порта SFP+
• • Резервный источник питания: DPS-500
• • Консольный порт: RJ-45
• • Управляющий порт: 10/100BASE-T
• • 1 сигнальный порт
• • 1 слот для SD-карты

Производительность

• • Коммутационная матрица: 128 Гбит/с
• • Скорость перенаправления пакетов: 95,24 Mpps
• • Буфер пакетов: 2MB
• • Таблица MAC-адресов: 32 K записей
• • Таблица маршрутизации: IP v4/v6
• • Размер таблицы коммутации L3 IPv4: 8 K записей
• • Размер таблицы коммутации L3 IPv6: 4 K записей
• • Размер Jumbo Frame: 13 Кбайт

Возможности стекирования

• • Поддержка виртуального стекированя
•    o D-Link Single IP Management
•    o До 32 устройств, объединенных в виртуальный стек
•    o Ширина полосы пропускания до 20 Гб
• • Физическое стекирование
•    o Технология  стека поддерживает «цепь» и «кольцо»
•    o Полоса пропускания до 40 Гб
•    o До 12 устройств на стек

Функции 2 уровня

• • Таблица MAC-адресов: 32K
• • Управление потоком
•    o Управление потоком 802.3x
•    o Предотвращение блокировок HOL
• • Размер пакетов Jumbo Frame: до  13 K байт
• • IGMP snooping
• • IGMP v1/v2/v3 Snooping
•    o IGMP v1/v2/v3 Snooping
•    o Поддержка до 1K IGMP Snooping групп
•    o IGMP Fast Leave на основе портов/хостов
• • MLD Snooping
•    o MLD v1 Snooping
•    o Поддержка до 1K MLD snooping групп
•    o MLD Snooping Fast Leave на основе хостов
• • Spanning Tree
•    o 802.1D-2004 STP
•    o 802.1w RSTP
•    o 802.1Q-2005 MSTP
•    o Фильтрация BPDU
•    o Root restriction
• • Функция Loopback Detection
• • 802.3ad Link Aggregation
• • Максимум 32 группы на устройство
•    o 8 портов Gigabit или 2 порта 10G на устройство
• • Зеркалирование портов:
•    o Поддержка 4 групп зеркалирования
•    o Режим One-to-One
•    o Режим Many-to-One
•    o Flow-based Mirroring
•    o RSPAN
• • L2 Protocol Tunneling
• • ERPS (Ethernet Ring Protection
• Switching)

VLAN

• • VLAN Group
• • Максимальное количество статических групп VLAN - 4K
• • Максимальное количество динамических групп VLAN - 255
• • 802.1Q Tagged VLAN
• • 802.1v Protocol VLAN
• • GVRP
• • Функция Double VLAN (Q-in-Q)
•    o Port-based Q-in-Q
•    o Selective Q-in-Q
• • Функция MAC-based VLAN
• •  VLAN Trunking
• • Super VLAN

Функции 3 уровня

• • Количество IP-интерфейсов: 256
• • Loopback interface
• • VRRP
• • IPv6 Ready Phase 2
• • Proxy ARP
• • Gratuitous ARP

Маршрутизация 3 уровня

• • До 12 К записей маршрутизации устройств с использованием протоколов IPv4/v6
•    o До 12K для маршрутов IPv4
•    o До 6K для маршрутов IPv6
• • До 8K всех пересылаемых записей устройств по протоколам IPv4/v6
•    o До 8K записей для IPv4
•    o До 4K записей для IPv6
• • До 1024 записей статической маршрутизации для IPv4, до 512 записей для IPv64
•    o Поддержка ECMP / WCMP
• • Маршрутизация на основе политик
• • RIP v1/v2
• • OSPF
•    o OSPF v2
•    o OSPF Passive Interface
•    o Stub/NSSA Area
•    o OSFP Equal Cost Route

Многоадресная рассылка

• • До 2K групп
• • PIM-DM
• • PIM-SM
• • Режим PIM Sparse-Dense
• • IGMP v1/v2/v3

QoS (Quality of Service)

• • 802.1p Class of Service (CoS)
• • 8 очередей
• • Обработка очередей
•    o Режим Strict
•    o Режим Weighted Round Robin (WRR)
•    o Режим Strict +WRR
• • CoS на основе
•    o Порта коммутатора
•    o VLAN ID
•    o Очередей приоритетов 802.1p
•    o MAC-адрес
•    o IPv4/v6-адреса
•    o DSCP
•    o Типа протокола
•    o Класса трафика IPv6
•    o Метки потока IPv6
•    o Номера портаTCP/UDP
•    o Содержимого пакетов, определяемых пользователем
• • Поддержка следующих действий для потоков
•    o Метка приоритета 802.1p
•    o Метка TOS/DSCP
•    o Управление полосой пропускания
•    o Статистика потока
•    o Гарантированная средняя скорость передачи информации (CIR) при минимуме 1 Кбит/с
• • Управление полосой пропускания
•    o На основе портов (Ingress/Egress, минимум – 64 Кбит/с)
•    o На основе потока (Ingress/Egress, минимум – 64 Кбит/с)
• • Time-based QoS

ACL (Списки управления доступом)

• • Ingress ACL: поддержка до 6 профилей и 256 правил на профиль
• • Egress ACL: поддержка до 4 профилей и 128 правил на профиль
• • ACL на основе
•    o Очередей приоритетов 802.1p
•    o VLAN ID
•    o MAC-адресов
•    o Ether Type
•    o IPv4/v6-адрес
•    o DSCP
•    o Типа протокола
•    o Номера порта TCP/UDP
•    o Класса трафикаIPv6
•    o Метки потока IPv6
•    o Содержимого пакетов, определяемых пользователем
• • Статистика ACL
• • Time-based ACL
• • CPU interface fltering

Безопасность

• • SSHv2
• • SSL v1/v2/v3
• • Функция Port Security (до 64 MAC-адресов на порт)
• • Управление широковещательным/ многоадресным / одноадресным штормом
• • Traffic Segmentation
• • Функция IP-MAC-Port Binding
•    o Проверка ARP-пакетов
•    o Проверка IP-пакетов
•    o DHCP Snooping
•    o DHCPv6 и NDP Snooping
•    o До 500 записей на устройство
• • D-Link Safeguard Engine
• • DHCP Server Screening
• • CPU Interface Filtering
• • Предотвращение ARP Spoofing атак
• • Защита от атак  BDPU

AAA

• • 802.1X
•    o Управление доступом на основе портов
•    o Управление доступом на основе хостов
•    o Динамическое назначение VLAN
• • Управление доступом на основе Web (WAC)
•    o Управление доступом на основе порта
•    o Управление доступом на основе хоста
•    o Динамическое назначение VLAN
• • Управление доступом на основе MAC-адресов (MAC)
•    o Управление доступом на основе порта
•    o Управление доступом на основе хоста
•    o Динамическое назначение VLAN
• • Японский контроль доступа на основе WEB-интерфейса
• • Microsoft NAP
•    o Поддержка 802.1X NAP
•    o Поддержка DHCP NAP
• • Guest VLAN
• • Аутентификация для доступа к коммутатору RADIUS и TACACS+
• • Учетные записи с 4-мя уровнями привилегий

DDM (Digital Diagnostics Monitoring)

• Да

Управление

• • Web-интерфейс
• • Интерфейс командной строки (CLI)
• • СерверTelnet
• • Клиент Telnet
• • TFTP-клиент
• • ZModem
• • SNMP v1/v2c/v3
• • SNMP Trap
• • System Log
• • RMON v1
•    o Поддержка групп 1,2,3,9
• • RMON v2
•    o Поддержка ProbeConfig
• • sFlow
• • LLDP/LLDP-MED
• • BootP/DHCP-клиент
• • Автонастройка DHCP
• • DHCP Relay
• • DHCP Relay Option 60; 61
• • DHCP Relay Option 82
• • DHCP-сервер
• • Файловая система Flash
• • Поддержка множества копий ПО (Multiple Images)
• • Поддержка множества копий конфигураций (Multiple Configurations)
• • Слежение за загрузкой CPU
• • Команда отладки
• • SNTP
• • ICMPv6
• • DHCPv6 Client
• • DHCPv6 Relay
• • DHCPv6 Server
• • Доверенный хост
• • Настройка MTU
• • Microsoft® NLB Support
• • UDP helper

OAM

• • 802.3ah Ethernet Link OAM
• • 802.3ah D-Link Extension: D-Link
• Unidirectional Link Detection (DULD)
• • IEEE1588 Precision Time Protocol (PTP)

Стандарты MIB/IETF

• • RFC1213 MIB-II
• • RFC1493 Bridge MIB
• • RFC1907 SNMPv2 MIB
• • RFC2571~2576 SNMP MIB
• • RFC1271, 2819 RMON MIB
• • RFC2021 RMON v2 MIB
• • RFC2665 Ether-like MIB
• • RFC2668 MAU MIB
• • RFC2674 802.1p MIB
• • RFC2233, 2863 IF MIB
• • RFC2618 RADIUS Authentication Client MIB
• • RFC1724 RIP v2 MIB
• • RFC1850 OSPF v2 MIB
• • RFC2096 IP Forwarding Table MIB (CIDR)
• • RFC2787 VRRP MIB
• • RFC2932 IPv4 Multicast Routing MIB
• • RFC2934 PIM MIB for IPv4
• • RFC2620 RADIUS Accounting Client MIB
• • RFC2933 IGMP MIB
• • Ping MIB
• • Traceroute MIB
• • D-Link Private MIB
• • RFC768 UDP
• • RFC783 TFTP
• • RFC 791 IP
• • RFC 792 ICMP
• • RFC 793 TCP
• • RFC 826 ARP
• • RFC854 Telnet
• • RFC951, 1542 BootP
• • RFC2068 HTTP
• • RFC2338 VRRP
• • RFC2529, 3053, 3056 IPv6 Tunnel
• • RFC2138 RADIUS
• • RFC2139 RADIUS Accounting
• • RFC1492 TACACS
• • RFC3176 sFlow
• • RFC2598 DiffServ Expedited Forwarding
• • RFC2460 IPv6
• • RFC4861 IPv6 Neighbor Discovery (ND)
• • RFC4862 IPv6 Stateless Address Autoconfguration
• •  RFC1981 IPv6 Path MTU Discovery

Функции расширенной копии ПО (EI)

VLAN

• •  802.1Qbb

Функции уровня 3

• • IPv6 Tunneling
•    o Static
•    o ISATAP
•    o GRE
•    o  6to4

Маршрутизация 3 уровня

• • RIPng (IPv6)
• • OSPF
•    o OSPF v3 (IPv6)
• • BGP v4
•    o BGP+ v4

Multicasting

• • PIM-SM v6
• • DVMRP v3

OAM

• • Диагностика кабеля
• • 802.1ag Connectivity Fault

Management (CFM)

• • ITU-T Y.1731v3

MPLS

• • VRF4
• • Label Management 4
• • LDP4
• • MPLS L3 VPN (MPLS/BGP VPN)4
• • MPLS L2 VPN4
• • VPLS4

MTBF (Часы)

• 287763.2892

Уровень шума

• При рабочей температуре: менее 30°C: < 38.7dB, 30°C и более: < 46.5dB

Тепловыделение

• 173,2 BTU/ч

Питание на входе

• 100-240 В переменного тока, 50/60Гц, внутренний универсальный источник питания

Макс. потребляемая мощность

• 50,8 Вт

Размеры

• 441мм x 310мм x 44мм

Вес

• 4,15 кг

Вентиляция

• • Smart Fan3
• •  ( > 40˚ C: высокая скорость; < 35˚ C: низкая скорость)3

Рабочая температура

• 0-50°C

Температура хранения

• -40-70°C

Рабочая влажность

• 10%-90% RH

Влажность хранения

• 5% ~ 90% RH

Emission (EMI)

• FCC Class A, CE Class A, VCCI Class A, IC, C-Tick

Безопасность

• CB, cUL, LVD

Сертификаты

• IPv6 Ready Logo Phase 2

3По умолчанию установлена низкая скорость вентилятора. При температуре выше 40˚ C скорость вентилятора увеличивается и остается высокой до понижения температуры до35˚ C.

4Функции будут доступны при обновлении программного обеспечения.
