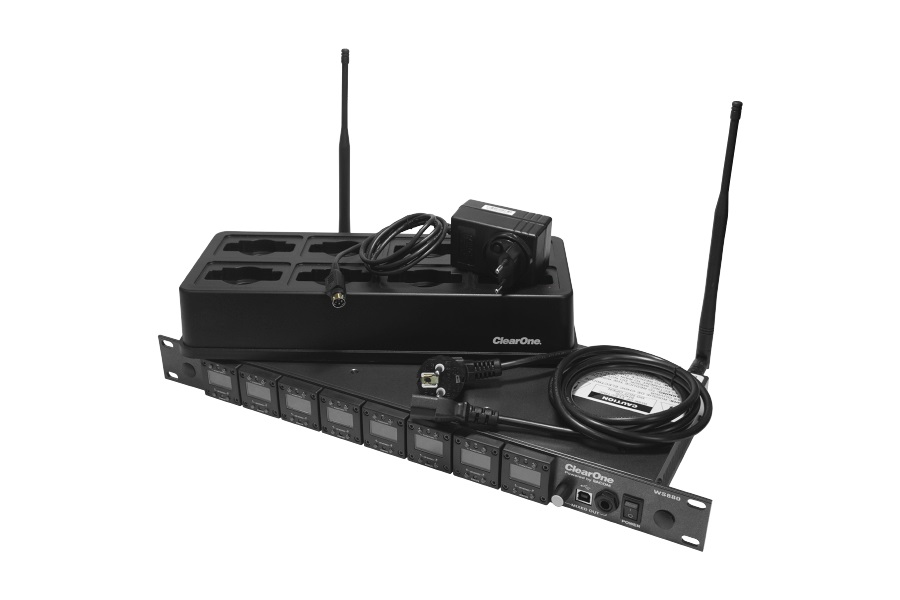

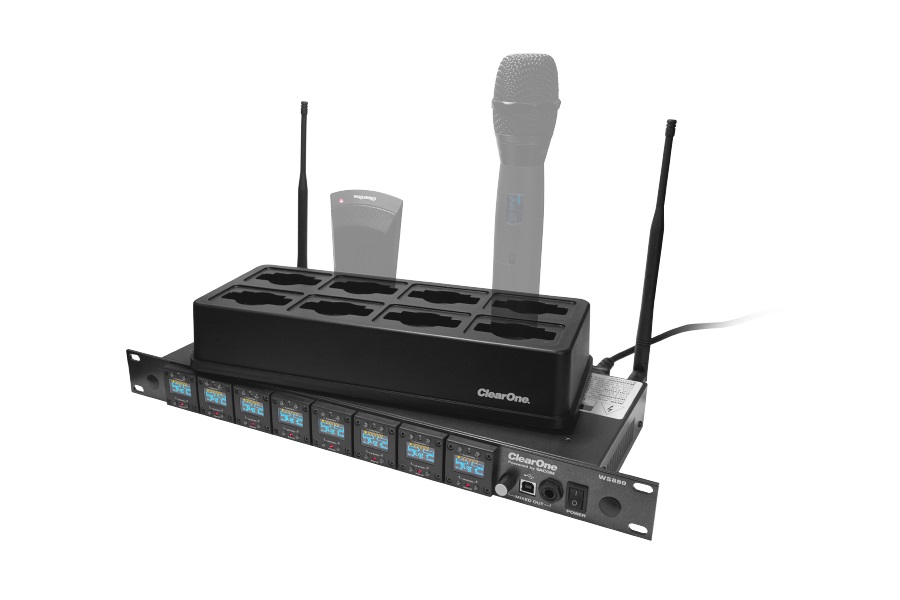

ClearOne WS880-M610 - Стационарный 8-канальный RF-приемник, с зарядной станцией

ClearOne WS880-M610 - Стационарный 8-канальный RF-приемник, с зарядной станцией

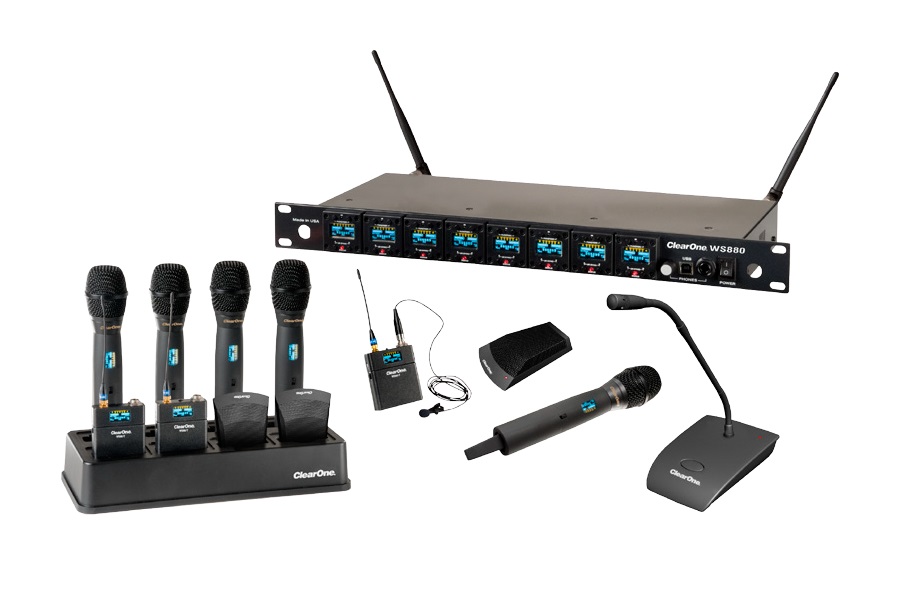

Беспроводные системы коммуникации

Системы беспроводных микрофонов используются для передачи голосовых сообщений, вокальных партитур, записи музыкальных инструментов, особенно в тех случаях, когда нет возможности проложить кабельные трассы или кабель может помешать проведению мероприятия. Например, в конференц-залах, помещениях суда, залах-трансформерах, переговорных, актовых залах, презентационных комплексах. Также беспроводные системы применяются на открытом воздухе, на площадках для живых выступлений и др.

WS880 – цифровая беспроводная (RF) приемная станция, оптимизированная для работы с продуктами Converge® Pro и Interact® Pro и прекрасно дополняющая продукты ClearOne в профессиональных инсталляциях. Это своего рода шасси с 8 отдельными независимыми приемниками – каждый принятый по RF-каналу тракт можно снять со своего индивидуального аналогового аудиовыхода (8 шт. miniPhoenix 3-pin). Такой тип приемника позволяет подать сигнал с каждого микрофона на аудиоплатформу для дальнейшей обработки сигнала. Несмотря на это, предусмотрен отдельный выход на наушники с суммарным (смикшированным) сигналом для прослушивания, записи, усиления или обработки звука.

Монитор

Производитель реализовал весьма удобный функционал – присвоил каждому каналу (микрофону) свое название. Также индивидуальные имена имеют пары работающих друг с другом передатчиков и приемников, состоят они из 10 буквенно-цифровых символов и демонстрируются на OLED-дисплее и в ПО ClearOne Remote, которые при необходимости можно легко изменить.

Предусмотрено несколько настроек OLED-дисплея:

- дисплей активируется при включении любого передатчика и тускнеет после того, как все передатчики будут выключены или сработает заранее установленный таймер

- дисплей работает ярко при синхронизации передатчика с приемником, но тускнеет по истечению выставленного таймера (от 1 до 60 мин)

- дисплей всегда включен

Расшифровка кнопок и обозначений на приемнике:

1. IR – светодиодный индикатор синхронизации. Канал передачи ИК нужен только в момент настройки системы, чтобы синхронизировать определенный микрофон с одним из 8-и выбранных приемников, при последующих вкл./выкл. микрофона данная процедура не требуется

2 и 4. Кнопки одновременного нажатия для запуска сигнала синхронизации между микрофоном и стационарным приемником

3. Светодиодный статус:

• зеленый - ON → канал открыт и готов к приему
• красный - OFF → канал закрыт, приема сигнала нет
• мигающий красный - KEY → ключ шифрования не корректный, возможно два передатчика (микрофона) пытаются синхронизироваться к одному приемнику, что не предусмотрено системой. Необходима повторная синхронизация приемника с передатчиком.
• янтарный – MUTE → у микрофона активирован режим Mute или работает управление GPIO

5. Индикация уровня приема антенны

6. Индикация подключения антенн. Если антенна не подключена, перебит кабель или возникли другие проблемы, индикация соответствующей антенны пропадает. Следует иметь в виду, что при потере коммутации с одной антенной, уровень сигнала падает в 2 раза

7. Уровень принимаемого аудиосигнала. Его можно отрегулировать через ПО ClearOne Remote

8. Уровень заряда батареи на передающем устройстве. Этот параметр отображается в реальном времени, чтобы оператор мог вовремя заметить и заменить аккумуляторы во время кофе-брейка или другой паузы при длительных переговорах

9. Название каждой пары приемника и микрофона, для оперативного обслуживания. Название канала из 10 буквенно-цифровых символов отображается на OLED-дисплеи и в ПО ClearOne Remote

10. Индикация режима шифрования. Его можно либо включить, либо выключить, выбор не предоставляется. Для защиты передаваемого канала при каждой синхронизации передатчику и приемнику присваивается новый, случайный AES 256-битный ключ шифрования. Шифрование соответствует спецификации правительства США (FIPS PUB 197)

11. Краткая расшифровка световой индикации п.3

12. Индикация номера канала (от 1 до 32)

Мощность передачи

Доступна регулировка выходной мощности передатчиков:

1 мВт: антенны находятся в пределах 15 м от передатчиков (используется в большинстве случаев)

10 мВт: антенны находятся от передатчиков на расстоянии от 15 до 30 м или возникают прерывания звука при 1 мВт на расстоянии до 15 м

Использование более высокой, чем это необходимо, мощности целесообразно только при задействовании большого количества каналов или трассы до 60м.

Антенны

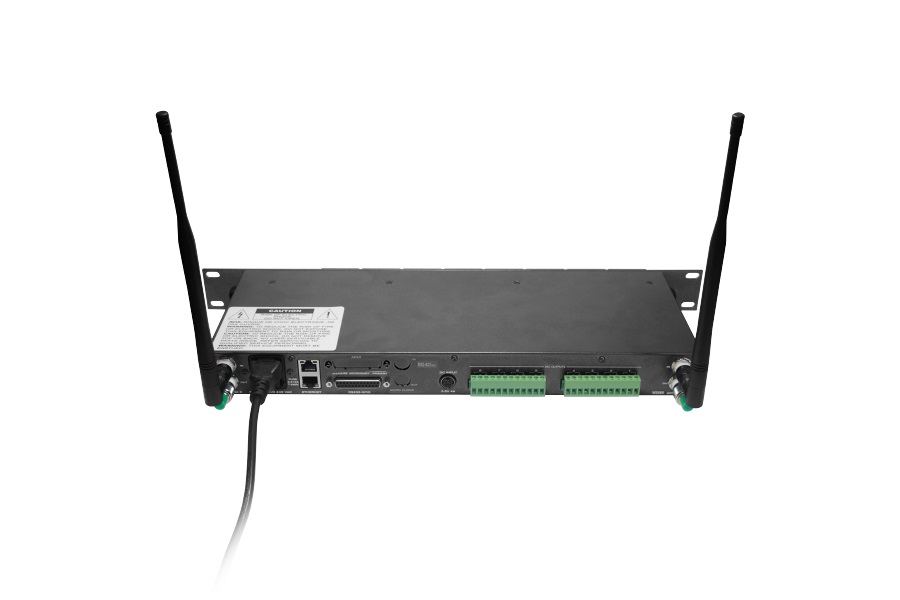

Стационарная приемная станция имеет 2 входа для антенн (А и В) и 2 проходных выхода для каскадного подключения приемников. Для антенн ClearOne в ПО необходимо включить фантомное питание (3.3 В DC), при использовании антенн с внешним источником (YAGI) не забывайте его отключать.

В большинстве установок усиление антенны следует оставить в значении по умолчанию (RF-ограничение по включению), в таком случае его уровень будет автоматически настраиваться для оптимальной производительности. Но при возникновении внешних ВЧ-помех необходимо регулировать ослабление, и данный функционал предусмотрен WS880.Это одновременно уменьшит чувствительность к помехам и увеличит выходную мощность передатчиков.

Для правильного расположения антенн советуем ознакомиться с рекомендациями по их размещению.
