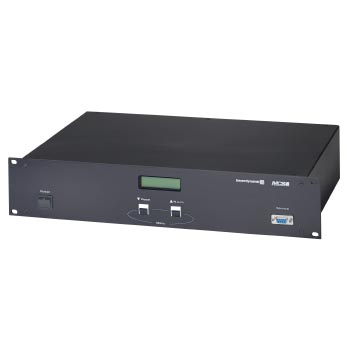

Beyerdynamic MCS 50 - Центральный блок конференц-системы, управление макс. 32 пультами

Beyerdynamic MCS 50 - Центральный блок конференц-системы, управление макс. 32 пультами

Германская компания Beyerdynamic выпускает конференц-системы, являющиеся оптимальным выбором между дорогостоящими многофункциональными цифровыми и недорогими аналоговыми системами.

Дизайн систем Beyerdinamic выполнен в современном классическом стиле и легко вписывается в интерьер практически любых конференц-залов. Beyerdynamic предлагает два типа конференц-систем: беспроводную систему MCW (Microphone Wireless Conference System) и конференц-систему с цифровым управлением MCS (Microphone Conference System).

Проводная конференц-система с цифровым управлением Beyerdynamic MCS 50 обеспечивает гибкость конфигурации и реализацию самых разнообразных сценариев проведения конференций и совещаний. Существует два варианта MCS 50: для подключения 32 микрофонов и для 64 микрофонов. Соединение микрофонов с центральным модулем происходит последовательно. Конфигурирование центрального модуля осуществляется при помощи многофункциональных клавиш, расположенных на передней панели модуля или с помощью программного обеспечения MCS Editor, устанавливаемого на ПК. Максимальное количество одновременно работающих микрофонных пультов не ограничено).

Микрофонные пульты, используемые с системой MCS 50, оснащены высокочувствительными головками, что обеспечивает высокое качество передачи голоса.

Система может управляться оператором или работать в автоматическом режиме. Управление осуществляется как непосредственно с компьютера, так и с сенсорных панелей (AMX, Crestron, др).

Предусмотрено несколько режимов управления микрофонами:

• автоматический. Число одновременно включенных микрофонов определяется оператором (1-9). Каждый участник, зарегистрировавшийся на выступление после превышения этого числа, ожидает окончания выступления предыдущего оратора.
• прерывания. Функционирование здесь аналогично автоматическому режиму, однако каждый зарегистрировавшийся после превышения максимального числа одновременно активных микрофонов отключает первого включившегося.
• запрос на выступление. Этот режим возможен при управлении оператором с компьютера или сенсорной панели. Одновременно выступает только один участник, определяемый оператором из списка запросов.

Программное обеспечение MCS-controller позволяет с компьютера конфигурировать пользовательский интерфейс и управлять конференц-системой в реальном масштабе времени.

Микрофонные пульты рассматриваются программой по именам участников конференции, по месту расположения пульта в зале или по его номеру. Конфигурация, расположение пультов в зале, база данных участников конференции, - все это может сохраняться в файле во время подготовки конференции, вызываться из памяти уже непосредственно во время заседания и отображаться средствами мультимедиа. Система MCS исключительно удобна с точки зрения управления в реальном времени: оператор может изменять уровень громкости динамиков пультов и чувствительность микрофонов непосредственно во время выступления любого участника.

Поставляемое бесплатно программное обеспечение настройки системы MCS Editor позволяет настроить такие параметры, как максимальное число одновременно включенных микрофонов, функции кнопки приоритета председателя (отключение/приглушение участников), число председателей в системе и разграничение приоритетов между ними и многие другие. Время выступления для каждого участника может устанавливается как с центрального блока системы, так и из ПО настройки. Перед окончанием времени выступления система предупредит участника миганием светового кольца на микрофонном пульте.

Основные возможности проводной конференц-системы с цифровым управлением Beyerdynamic MCS 50

• К одной микрофонной линии подключается до 32-х микрофонов
• Встроенный блок питания, возможность подключения до 64 микрофонных пультов
• Возможность расширения до модели (MCS-50/64) поддерживающей 64-х микрофонных пультов
• Многофункциональный дисплей, отображающий информацию при конфигурировании системы
• Многофункциональные клавиши, расположенные на передней панели, для управления и конфигурирования
• системы без использования ПК
• Кнопка сброса настроек и восстановления заводской конфигурации
• Порт RS-232 на передней панели для конфигурирования системы с использованием ПК
• Программное обеспечение MCS-Editor для настройки системы
• Конфигурирование и управление микрофонными пультами с использованием MCW Editor
• Быстрая подготовка к дискуссии без дополнительных аудио устройств
• Дополнительный аудио вход для подключения дополнительных устройств, например, беспроводных микрофонов
• Выход на запись

Выходы:

• 1 системный для подключения 32 микрофонных пультов MCS 511/513/521/523;
• 1 RS-232 для подключения управляющего компьютера;
• 1 аудио (XLR) для подключения системы озвучивания;
• 1 несимметричный (RCA) для подключения записывающего устройства.

Входы:

• 1 балансный аудио (XLR) для подключения внешнего звукового источника с уровнем 250 мВ;
• 1 дополнительный небалансный аудиовход.

Режимы работы: запрос на выступление, автоматическая конференция/доминирование.

• Питание от сети 220 В.
• Устанавливается в рэк 19"" (2HU).
• Вес 7,1 кг.
• Идеален для небольших инсталляций, где необходимо управление оператором с компьютера или сенсорной панели.

Конекторы

• Сеть: Разъем IEC
• RS 232: 9-контактный разъем Sub-D

Интерфейс

• RS 232: 9-контактный разъем Sub-D
• Вход AF и выход AF: 3-контактный XLR
• Микрофонная линия: 15-контактный разъем Sub-D
• Дисплей: LC-Display 2 x 16 символов
• Кнопка переключения: ON / OFF-переключатель
• 1 Кнопка сброса для пользовательских настроек одна кнопка N.o.m-one Master-Reset-Button для специальных настроек производителя
• Размеры (Ш x В x Г): 2 стойки высотой для настольных компьютеров или 19-дюймовая стойка (440 x 88 x 310 мм)
• Вес: 4850 г

Блок питания

• Сетевое напряжение: 85 В до 264 В переменного тока (50/60 Гц)
• Выходное напряжение: +24 В, +5 В, +15 В и -15 В
• Потребляемая мощность: 38 Вт (MCS 50/32) 60 Вт (MCS 50/64)
• Выходная мощность при +24 В: 6 A
• Остаточная пульсация:  150 мВпп
• Температура окружающей среды: 0 ° C до + 50 ° C
• Влажность:  Максимум. 90%
• Защитные измерения: перегрузка, короткое замыкание и защита от короткого замыкания

Аудио

• Частотная характеристика: От 80 Гц до 19000 Гц
• T.H.D: ≤ 1%
• Басовое управление (стеллаж): ± 12 дБ при 150 Гц
• Регулировка высоких частот (тип колокола):  ± 12 дБ при 7 кГц
• Источник питания: +24 В, +5 В, +15 В, -15 В
• Потребляемая мощность: 80 мА, 60 мА, 72 мА, 33 мА
