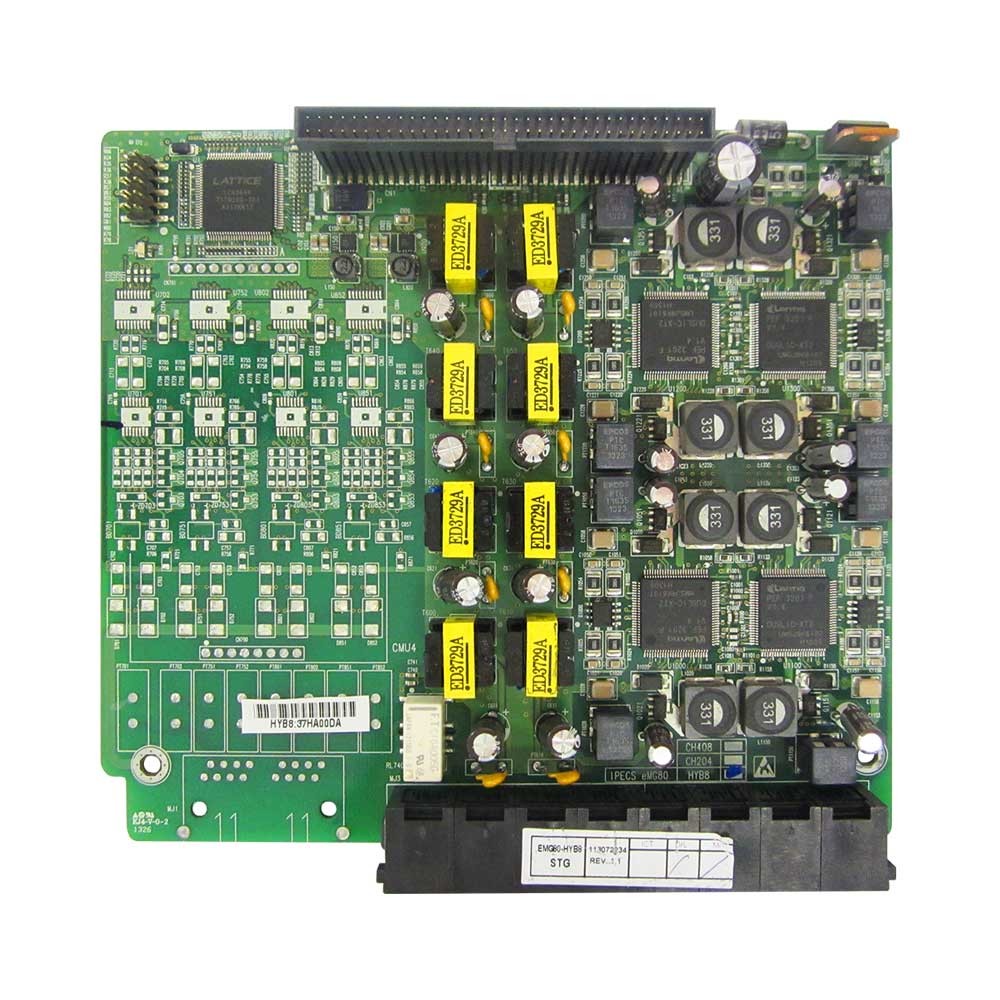

Ericsson-Lg eMG80-HYB8 - Плата, 8 гибридных портов
- Производитель: Ericsson-Lg
- Артикул: eMG80-HYB8.STG
- Код товара: 113699
- Категории товара:
Ericsson-Lg eMG80-HYB8 - Плата, 8 гибридных портов
Ericsson-Lg HYB8 - плата 8 гибридных портов.
Плата интерфейса гибридных портов Ericsson-Lg HYB8 имеет 8 гибридных портов (порты цифровых системных телефонов или SLT-телефонов). Плата может быть установлена в разъем CN1 системного блока Ericsson-Lg KSU или Ericsson-Lg EKSU для расширения количества абонентских портов в системе. Интерфейсная плата Ericsson-Lg HYB8 не имеет дополнительных модулей расширения.
Коннекторы и модульные разъемы.
Разъем |
Функции |
Примечание |
CN1 |
Переходный разъем для второй интерфейсной платы |
70 контактов |
CN2 |
Для подключения к разъему CN1 материнской платы MBU |
70 контактов |
CN3 |
Разъем CPLD JTAG для технологических нужд |
10 контактов |
MJ2 |
8 интерфейсов гибридных портов (цифровые системные или аналоговые SLT телефоны) |
RJ11 |
Светодиодные индикаторы.
Индикатор |
Цвет |
Описание |
LD1 |
Синий |
Состояние абонентского порта Светится - Абонентский порт используется Выключен - Абонентский порт в состоянии ожидания |
Технические характеристики платы Ericsson-Lg HYB8
Характеристики окружающей среды.
Условия эксплуатации |
Температура |
0 (o C) - 40 (o C) |
Влажность |
0~80% без образования конденсата |
Максимальная длина абонентских линий.
Абонент |
AWG 22 (0.65 mm) м |
AWG 24 (0.5 mm) м |
Аналоговый однолинейный телефон |
5000 |
3300 |
Цифровой терминал |
500 |
330 |
